Мотор-редуктор 4МЦ2С-100
Мотор-редуктор 4МЦ2С-100 (мотор-редуктор МЦ2С-100) цилиндрический двухступенчатый соосный мотор-редуктор является электромеханическим приводом общепромышленного применения.
Варианты обозначения взависимости от модификации:
- мотор-редуктор МЦ2С-100
- мотор-редуктор 1МЦ2С-100
- мотор-редуктор 1МЦ2С-100Н
- мотор-редуктор 4МЦ2С-100
УСЛОВИЯ ПРИМЕНЕНИЯ МОТОР-РЕДУКТОРОВ: мотор-редуктор МЦ2С
- работа от сети переменного тока частотой 50 или 60 Гц;
- режим работы - продолжительный, с продолжительностью работы 8-24 ч/сут;
- вращения выходного вала в любую сторону;
- внешняя среда - неагрессивная, невзрывоопасная с содержанием непроводящей пыли 10 мг/м3;
- климатическое исполнение У, категория размещения 3 (температура окружающего воздуха от минус 40 С до плюс 40 С, эксплуатация в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий) или климатическое исполнение Т2 (температура окружающей среды от-10С до +45С, эксплуатация под навесом или в помещениях);
- высота над уровнем моря - до 1000 м;
***Примечание: Применение мотор-редуктора в грузоподъемных механизмах не допускается.

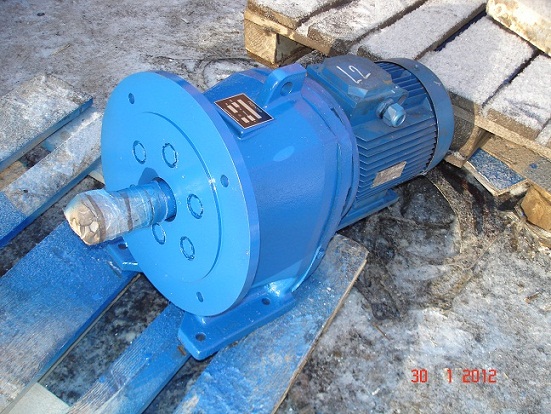

РИС1. Мотор-редуктор 4МЦ2С100. Исполнение на лапах.

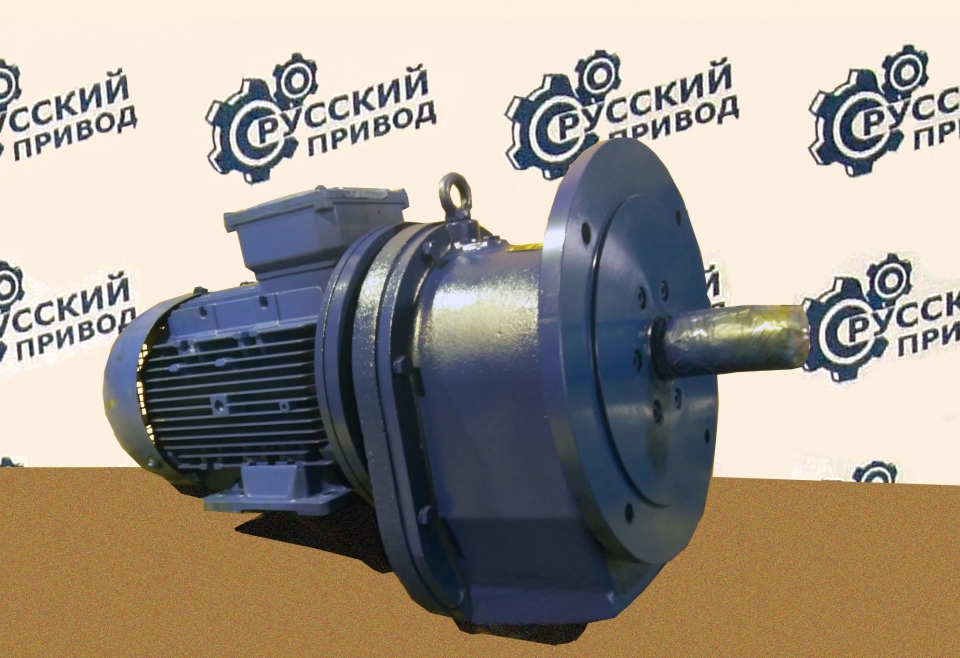

РИС2. Мотор-редуктор 1МЦ2С-100. Фланцевое исполнение
Габаритные и присоединительные размеры: мотор-редуктор МЦ2С 100 для исполнения на лапах
| 4МЦ2С |
Тип электродвигателя |
L |
H |
В |
h1 |
A |
A1 |
E |
G |
d |
h |
К |
| 100 |
100L8; 100L6; 100L4 |
675 |
380 |
270 |
2120,5 |
1301 |
2101 |
270 |
350 |
14 |
22 |
195 |
| 112МА6; 112М4; 112М2 |
695 |
400 |
280 |
| 100S4 |
645 |
380 |
270 |
Габаритные и присоединительные размеры мотор-редуктора 1МЦ2С-100 для фланцевого исполнения
| МЦ2С |
Тип электродвигателя |
L |
H |
В |
h1 |
A |
С |
R |
P |
d |
h |
К |
S |
| 100 |
100L8; 100L6; 100L4 |
675 |
380 |
270 |
212 |
230JS |
275 |
270 |
350 |
14 |
14 |
190 |
115 |
| 112МА6; 112М4; 112М2 |
695 |
400 |
280 |
| 100S4 |
645 |
380 |
270 |
ВАРИАНТЫ ИСПОЛНЕНИЯ ВЫХОДНОГО ВАЛА МОТОР-РЕДУКТОРА МЦ2С
РИС3. Конический
РИС4. Цилиндрический
Размеры выходного вала мотор-редуктора 4МЦ2С-100 (мотор-редуктор МЦ2С)
| 4МЦ2С |
d1 |
d2 |
d3 |
L |
L1 |
b |
t |
n |
m |
| 100 |
45 |
М30х2-8g |
45k6 |
110 |
82 |
12 |
23,45 |
14 |
48,5 |
РИС 5. Монтажное исполнение мотор-редуктора МЦ2С-100
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МЦ2С-100
| Типоразмер |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на тихоходном валу, H*м |
Радиальная консольная нагрузка на конце тихоходного вала, Н |
Обозначение |
| МЦ2С-100 |
28 |
445 |
5300 |
Мотор-редуктор МЦ2С 100-28-1,5 |
| 655 |
6400 |
Мотор-редуктор МЦ2С 100-28-2,2 |
| 31,5 |
440 |
5200 |
Мотор-редуктор МЦ2С 100-31,5-1,5 |
| 35,5 |
555 |
6000 |
Мотор-редуктор МЦ2С 100-35,5-2,2 |
| 710 |
6700 |
Мотор-редуктор МЦ2С 100-35,5-3 |
| 45 |
440 |
5300 |
Мотор-редуктор МЦ2С 100-45-2,2 |
| 595 |
6100 |
Мотор-редуктор МЦ2С 100-45-3 |
| 56 |
505 |
5700 |
Мотор-редуктор МЦ2С 100-56-3 |
| 675 |
6500 |
Мотор-редуктор МЦ2С 100-56-4 |
| 71 |
535 |
5800 |
Мотор-редуктор МЦ2С 100-71-4 |
| 710 |
6700 |
Мотор-редуктор МЦ2С 100-71-5,5 |
| 90 |
405 |
5100 |
Мотор-редуктор МЦ2С 100-90-4 |
| 545 |
5900 |
Мотор-редуктор МЦ2С 100-90-5,5 |
| 112 |
450 |
5400 |
Мотор-редуктор МЦ2С 100-112-5,5 |
| 620 |
6300 |
Мотор-редуктор МЦ2С 100-112-7,5 |
| 125 |
375 |
4800 |
Мотор-редуктор МЦ2С 100-125-5,5 |
| 537 |
5800 |
Мотор-редуктор МЦ2С 100-125-7,5 |
| 140 |
490 |
5600 |
Мотор-редуктор МЦ2С 100-140-7,5 |
| 160 |
445 |
5200 |
Мотор-редуктор МЦ2С 100-160-7,5 |
| 224 |
314 |
4400 |
Мотор-редуктор МЦ2С 100-224-7,5 |
| 280 |
244 |
3900 |
Мотор-редуктор МЦ2С 100-280-7,5 |
| Масса без смазки, не более, кг |
Типоразмер двигателя |
Мощность двигателя |
КПД, % |
Обозначение |
| 79 |
АИР100L8Р3 |
1,5 |
71 |
Мотор-редуктор МЦ2С 100-28-1,5 |
| 81 |
АИР100L6Р3 |
2,2 |
77 |
Мотор-редуктор МЦ2С 100-28-2,2 |
| 79 |
АИР100L8Р3 |
1,5 |
71 |
Мотор-редуктор МЦ2С 100-31,5-1,5 |
| 81 |
АИР100L6Р3 |
2,2 |
77 |
Мотор-редуктор МЦ2С 100-35,5-2,2 |
| 100 |
АИРМ112МА6Р3 |
3 |
Мотор-редуктор МЦ2С 100-35,5-3 |
| 81 |
АИР100L6Р3 |
2,2 |
77 |
Мотор-редуктор МЦ2С 100-45-2,2 |
| 74 |
АИР100S4Р3 |
3 |
78 |
Мотор-редуктор МЦ2С 100-45-3 |
| 74 |
АИР100S4Р3 |
3 |
78 |
Мотор-редуктор МЦ2С 100-56-3 |
| 81 |
АИР100L4Р3 |
4 |
82 |
Мотор-редуктор МЦ2С 100-56-4 |
| 81 |
АИР100L4Р3 |
4 |
82 |
Мотор-редуктор МЦ2С 100-71-4 |
| 99 |
АИРМ112М4Р3 |
5,5 |
83 |
Мотор-редуктор МЦ2С 100-71-5,5 |
| 81 |
АИР100L4Р3 |
4 |
82 |
Мотор-редуктор МЦ2С 100-90-4 |
| 99 |
АИРМ112М4Р3 |
5,5 |
83 |
Мотор-редуктор МЦ2С 100-90-5,5 |
| 99 |
АИРМ112М4Р3 |
5,5 |
83 |
Мотор-редуктор МЦ2С 100-112-5,5 |
| 100 |
АИРМ112М2Р3 |
7,5 |
85 |
Мотор-редуктор МЦ2С 100-112-7,5 |
| 99 |
АИРМ112М4Р3 |
5,5 |
83 |
Мотор-редуктор МЦ2С 100-125-5,5 |
| 100 |
АИРМ112М2Р3 |
7,5 |
85 |
Мотор-редуктор МЦ2С 100-125-7,5 |
| Мотор-редуктор МЦ2С 100-140-7,5 |
| Мотор-редуктор МЦ2С 100-160-7,5 |
| Мотор-редуктор МЦ2С 100-224-7,5 |
| Мотор-редуктор МЦ2С 100-280-7,5 |
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
Мотор-редуктор 1МЦ2С-100-28-1,5-G110-ЦУЗ-2-380 ТУ2.056.0221595.13-91, где:
- мотор-редуктор типа 1МЦ2С с межосевым расстоянием 100 мм,
- частотой вращения выходного вала 28 об/мин,
- мощностью электродвигателя. 1,5 кВт,
- вариантом размещения в пространстве G110,
- цилиндрическим концом выходного вала Ц,
- климатического исполнения У,
- категории размещения 3,
- категории точности 2,
- номинального напряжения сети переменного тока 380 В.
Отметим, что по желанию заказчика мы можем укомплектовать мотор-редуктор МЦ2С электродвигателем с встроенным электромагнитным тормозом и электродвигателяем взрывозащищенного исполнения.
|
|
