Редуктор 1Ц2У-100
Цилиндрический горизонтальный двухступенчатый редуктор 1Ц2У-100 общемашиностроительного применения и межосевым расстоянием второй ступени 100 мм, предназначенный для изменения крутящего момента за счёт изменения частоты вращения в пределах передаточных чисел 8...40.

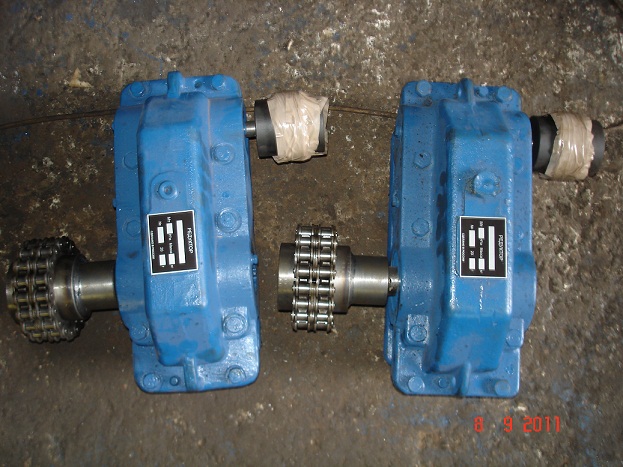

По предварительному заказу редуктор может быть укомплектован цепными и кулачковыми муфтами.
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/184.jpg)
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ: редуктор 1Ц2У
- нагрузка постоянная и переменная,одного направления и реверсивная;
- работа длительная или с периодическими остановками;
- вращение валов в любую сторону;
- частота вращения входного вала не должна превышать 1500 об/мин;
- атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг /куб.м.;
- климатические исполнения У, Т для категории размещения 1...3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.
Габаритные и присоединительные размеры. Редуктор 1Ц2У.
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/21.gif) |
Межосевые расстояния |
L |
L1 |
l |
l1 |
l2 |
l3 |
l4 |
l5 |
H не
более
|
H1 |
h |
А |
A1 |
В |
B1 |
d |
awвых |
awвх |
не более |
100 |
80 |
387 |
325 |
136 |
85 |
136 |
165 |
103 |
115 |
230 |
112 |
203 |
290 |
109 |
155 |
145 |
15 |
Размеры входных/выходных валов редуктора 1Ц2У-100
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/22.gif) |
Размеры конических входных/выходных валов. |
Тип |
Вал |
d1 |
d2 |
d3 |
d4 |
l1 |
l2 |
b |
h |
t |
|
|
|
не более |
|
|
|
|
|
1Ц2У-100 |
быстроходный |
20 |
18,2 |
М12х1,25 |
40 |
50 |
36 |
4 |
4 |
2,5 |
тихоходный |
35 |
32,1 |
M20x1,5 |
50 |
80 |
58 |
6 |
6 |
3,5 |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/186.jpg) |
Размеры цилиндрических входных/выходных валов 1Ц2У-100 |
Тип |
Вал |
d |
l |
b |
t |
1Ц2У-100 |
Входной |
18k6 |
36 |
6 |
20,5 |
Выходной |
32m6 |
58 |
10 |
35 |
Схемы сборки
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/255.jpg) |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/252.jpg) |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/259.jpg) |
11 |
12 |
13 |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/256.jpg) |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/253.jpg) |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/260.jpg) |
21 |
22 |
23 |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/257.jpg) |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/254.jpg) |
![Редуктор 1Ц2У Редуктор 1Ц2У](img/img/261.jpg) |
31 |
32 |
33 |
Технические характеристики редуктора 1Ц2У-100
Передаточные числа |
Группа 1 |
10 |
1Ц2У-100-10 |
20 |
1Ц2У-100-20 |
31,5 |
1Ц2У-100-31,5 |
40 |
1Ц2У-100-40 |
Группа 2 |
8 |
1Ц2У-100-8 |
12,5 |
1Ц2У-100-12,5 |
16 |
1Ц2У-100-16 |
25 |
1Ц2У-100-25 |
Фактические передаточные числа |
Группа 1 |
10,32;20,64; 32,55; 40,32 |
Группа 2 |
8; 12,8; 16; 25,6 |
Номинальный крутящий момент на выходном
валу при длительной работе с постоянной
нагрузкой Н*м
|
непрерывный (Н) ПВ=100% |
315 |
Допускаемый крутящий момент на выходном
валу при работе редуктора на
повторно-кратковременных режимах. Н*м
|
тяжелый (Т) ПВ=40% |
315 |
средний (С) ПВ=25% |
легкий (Л) ПВ=15% |
Допускаемая радиальная
консольная нагрузка.
приложенная в середине
посадочной части, Н
|
входного вала |
непрерывный (Н) ПВ=100% |
500 |
тяжелый (Т) ПВ=40% |
средний (С) ПВ=25% |
легкий (Л) ПВ=15% |
выходного вала |
непрерывный (Н) ПВ=100% |
4500 |
тяжелый (Т) ПВ=40% |
средний (С) ПВ=25% |
легкий (Л) ПВ=15% |
Коэффициент полезного действия, не менее, % |
97 |
Масса редуктора, не более, кг |
21 |
Прим.: Редукторы должны изготавливаться по вариантам сборки по ГОСТ 20373-80 согласно таблици по 2 группам.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 1Ц2У-100-20-12-КУ2
- цилиндрический двухступенчатый редуктор с межосевым расстоянием тихоходной ступени 100,
- номинальным передаточным числом 20,
- вариантом сборки 12,
- коническим концом тихоходного вала К,
- климатическим исполнением У и категорией размещения 2.
