Редуктор РЧП-180
Червячный редуктор с нижним расположением червяка РЧП-180 увеличивает выходной крутящий момент и снижает обороты на входном валу. Идентичен по характеристикам редуктору РЧН-180. Отличается только расположением червяка - под червячным колесом.
Условия использования:
- нагрузка как постоянная, так и переменная
- вращение валов допускает реверсивную работу
- режим работы постоянный и с перерывами
- вращение в любую сторону
- рабочая температура от -40С до +50С
- рабочая зона - неагрессивная, взрывобезопасная
Схемы сборки редуктора червячного РЧП 180.
![Схемы сборки редуктора червячного РЧП 180](img/img/rchn-180.jpg)
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА:
РЧП 180х20--52-1-Ц-Ц-У3 где:
- РЧП - тип редуктора;
- 180 - межосевое расстояние, мм;
- 20 - номинальное передаточное число;
- 52 - вариант сборки;
- 1 - вариант расположения червячной пары;
- Ц - цилиндрический конец быстроходного вала;
- Ц- цилиндрический конец тихоходного вала;
- У3 - климатическое исполнение и категория размещения.
Номинальное передаточное число редуктора |
Номинальный крутящий момент на выходном валу, Нм |
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт |
КПД редуктора |
12,5 |
1250 |
16,8 |
0,89 |
20 |
1450 |
13,2 |
0,86 |
40 |
1700 |
8,4 |
0,78 |
50 |
1500 |
5,6 |
0,74 |
63 |
1450 |
4,7 |
0,70 |
Допускаемая радиальная консольная нагрузка быстроходного вала, Н |
1780 |
Допускаемая радиальная консольная нагрузка тихоходного вала, Н |
12000 |
Коэффициент для расчета величины допускаемой радиальной консольной нагрузки на быстроходном валу, мм (-1) |
0,0027 |
Коэффициент для расчета величины допускаемой радиальной консольной нагрузки на тихоходном валу, мм (-1) |
0,0038 |
Масса, кг |
177 |

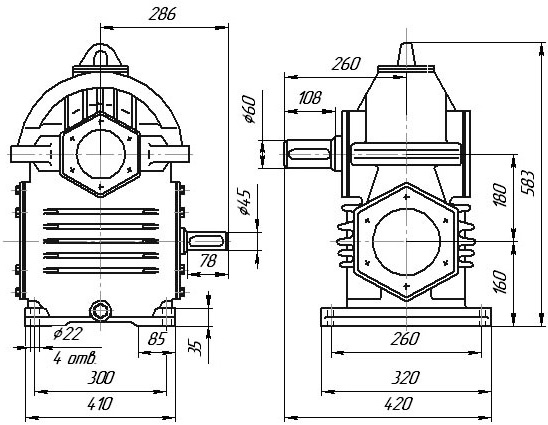

Геометрические и присоединительные размеры редуктора РЧП-180
Размеры редуктора червячного РЧП-180
|
![Размеры редуктора червячного РЧП-180](img/img/rchp-180.jpg)
|

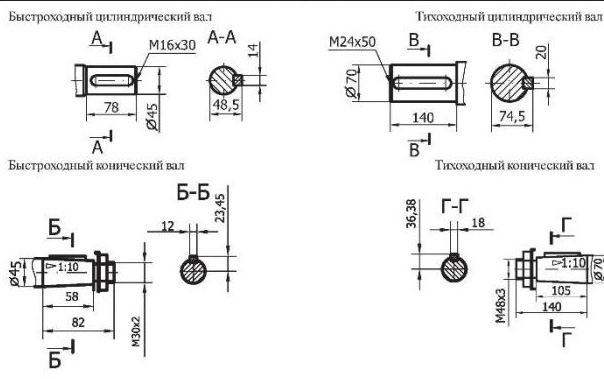

Размеры входного и выходного валов
|
![Размеры входного и выходного валов](img/img/rchp-180-1.jpg)
|
