Редуктор РЧН-180
Червячный одноступенчатый редуктор РЧН-180 с расположением червяка над червячным колесои предназначен, как и все подобные механизмы, для увеличения крутящего момента на выходе путём уменьшения входных оборотов.
Наибольшее применение РЧН-180 нашли в различных грузоподъёмных механизмах при соблюдении следующих условий:
- нагрузка как постоянная, так и переменная
- вращение валов допускает реверсивную работу
- режим работы постоянный и с перерывами
- вращение в любую сторону
- рабочая температура от -400С до +500С
- рабочая зона - неагрессивная, взрывобезопасная
Схемы сборки редуктора червячного РЧН 180.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ РЕДУКТОРА:
РЧН 180 12,5-61-1-К-Ц-У3 где:
- РЧН - тип редуктора;
- 180 - межосевое расстояние, мм;
- 12,5 - номинальное передаточное число;
- 61 - вариант сборки;
- 1 - вариант расположения червячной пары;
- К - конический конец быстроходного вала;
- Ц- цилиндрический конец тихоходного вала;
- У3 - климатическое исполнение и категория размещения.
| Номинальное передаточное число редуктора |
Номинальный крутящий момент на выходном валу, Нм |
Расчетная мощность на входном валу при частоте вращения 1500 об/мин, кВт |
КПД редуктора |
| 12,5 |
1250 |
16,8 |
0,89 |
| 20 |
1450 |
13,2 |
0,86 |
| 40 |
1700 |
8,4 |
0,78 |
| 50 |
1500 |
5,6 |
0,74 |
| 63 |
1450 |
4,7 |
0,70 |
| Допускаемая радиальная консольная нагрузка быстроходного вала, Н |
1780 |
| Допускаемая радиальная консольная нагрузка тихоходного вала, Н |
12000 |
| Коэффициент для расчета величины допускаемой радиальной консольной нагрузки на быстроходном валу, мм (-1) |
0,0027 |
| Коэффициент для расчета величины допускаемой радиальной консольной нагрузки на тихоходном валу, мм (-1) |
0,0038 |
| Масса, кг |
177 |

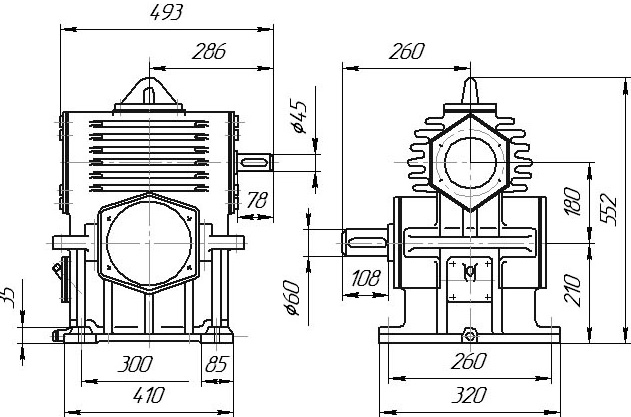

Габаритные и присоединительные размеры редуктора РЧН-180
|
Размеры червячного редуктора РЧН-180
|
|
|
|
Размеры входных и выходных валов
|
|
|
