Редуктор РЧУ-100

цена по запросу

Редуктор червячный универсальный типа РЧУ с межосевым расстоянием 100 мм. Редуктор РЧУ предназначен для увеличения крутящего момента за счёт уменьшения угловой скорости червяка. Отличается от редуктора Ч-100 тем, что выпускается в облегчённом корпусе.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ:

нагрузка постоянная, переменная, реверсивная или в одну сторону;
работа в режиме "стоп - старт" и до 24 часов;
вращение в любую из сторон;
частота вращения быстроходного вала не выше 1800 об/мин;
атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

Варианты сборки редуктора РЧУ 100

Варианты расположения редуктора по плоскостям

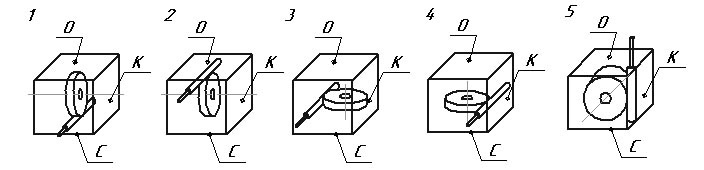

Варианты расположения червячной пары

Если вы хотите купить привод, необходимо указать следующие параметры, от которых зависит цена:

Редуктор РЧУ 100х31,5-52 У3, где

РЧУ - тип редуктор червячный универсальный
100 - межосевое расстояние
31.5 - передаточное число
52 - вариант сборки
У3 - климатическое исполнение и категория размещения

Передаточные числа		Частота вращения входного вала, об/мин.
Передаточные числа		750		1000		1500
Номи-нальные	Факти-ческие	Допускаемый крутящий момент на вых. валу, Нм	КПД,%	Допускаемый крутящий момент на вых. валу, Нм	КПД,%	Допускаемый крутящий момент на вых. валу, Нм	КПД,%
8	7,75	447	91	425	92	380	93
10	10	460	90	410	91	367	93
12,5	12	470	89	420	90	374	92
16	15,5	492	85	440	87	392	89
20	20	464	83	414	85	389	87
25	24	466	83	417	84	372	87
31,5	31	500	63	448	66	400	70
40	40	485	71	433	74	387	78
50	48	483	71	436	73	389	77
63	64	396	60	350	64	313	69
80	84	366	58	327	61	292	67
Допускаемая радиальная нагрузка на валу, Н	Входной	800
Допускаемая радиальная нагрузка на валу, Н	Выходной	5500
Корр-ный уровень з вуковой мощности, дБА	80
Масса, кг	57

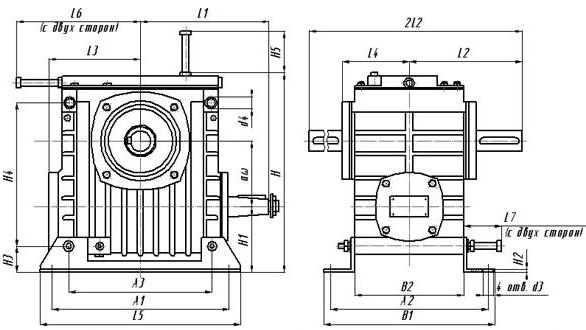

Размеры редуктора РЧУ-100


Тип редуктора	а_w	А1	А2	А3	В₁	В2	H	Н1	Н2	Н3	H4
Тип редуктора	100	270	230	220	265	175	310	95	5	40	220
РЧУ-100	Н5	L1	L2	L3	L4	L5	L6	L7	d3	d4
РЧУ-100	290	220	180	150	100	310	270	145	17	14

Размеры входных и выходных валов редуктор РЧУ-100


Тип	Выходные концы валов	L	L₁	L₂	dm6	dxmx7H	d₁	d₂	d₃	b	t
РЧУ-100	конический входной	-	60	80	-	-	32	М20x1.5	45	10	18,1
	цилиндрический выходной	82	-	-	40	-	-	-	-	12	23
	Вал полый шлицевый	190	94	48	-	50x2x7H	52	-	-	-	-
