Редуктор 1Ц2С-100 (Ц2С-100)

цена по запросу

Редуктор 1Ц2С-100 цилиндрический соосный двухступенчатый применяется в приводах общего назначения и предназначен для изменения крутящего момента и частоты вращения различных машин и механизмов.

Возможная маркировка - редуктор Ц2С-100.

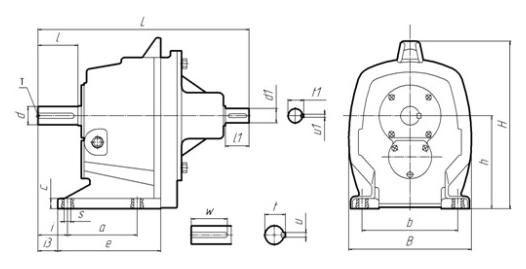

1Ц2С-100 на лапах. Габаритные и присоединительные размеры.


d	t	u	I	w	T	d1	t1	u1	I1	a	b	c	e	s	h	i	i3	L	B	H
46	48,5	14	110	104	М16х7Н	32	35	10	58	130	210	22	195	14	212	110	90	500	255	390

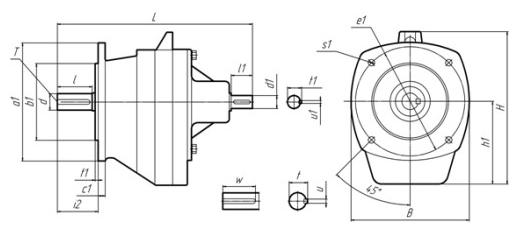

1Ц2С-100 фланцевый. Габаритные и присоединительные размеры. Редуктор Ц2.


a1	b1	c1	e1	f1	s1	h	i2	L	B	H
270	230	14	275	7	14	210	120	500	270	388

Технические характеристики редуктора 1Ц2С-100

Обозначение редуктора	Передаточное число	Максимальный крутящий момент на выходном валу, Н*м	Допускаемая радиальная нагрузка,приложенная в середине посадочной части вала, Н		Масса редуктора не более, кг
			выходной	входной
Редуктор 1Ц2С-100-8	8	630	6400	1300	66
Редуктор 1Ц2С-100-10	10
Редуктор 1Ц2С-100-12,5	12,5
Редуктор 1Ц2С-100-16	16
Редуктор 1Ц2С-100-20	20
Редуктор 1Ц2С-100-25	25

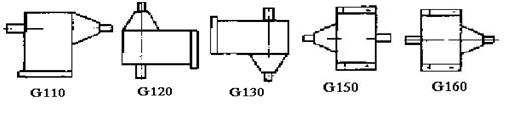

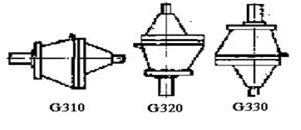

Варианты исполнения редуктор 1Ц2С-100 по способу монтажа


на лапах: G110, G120, G130, G150, G160	фланцевые: G310, G320, G330

Пример условного обозначения редуктора при заказе:

Редуктор 1Ц2С-100-10-G120-ЦУ2, где

1Ц2С - тип редуктора
100 - межосевое расстояние
10 - передаточное число
G120 - вариант исполнения по способу монтажа
Ц - цилиндрический конец вала
У - климатическое исполнение
2 - категория размещения
