Редуктор 1Ч-160
Редуктор 1Ч-160 червячный универсальный предназначен для увеличения крутящего момента и уменьшения частоты вращения в качестве комплектующих в приводах машин и механизмов. 1Ч-160 применяется при компоновке мотор-редуктора 1МЧ-160.
Условия применения редуктора 1Ч-160
- Нагрузка постоянная или переменная, одного направления или реверсивная;
- Режим работы периодический или постоянный до 24 часов в сутки;
- Вращение валов в любую из сторон;
- Частота вращения быстроходного вала не более 1500 об/мин;
- Атмосферные условия типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 и климатические исполнения У, Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 ГОСТ 15150-69.
Основные технические характеристики червячного редуктора 1Ч-160
| Передаточное число, ном. |
8 |
10 |
12,5 |
16 |
20 |
25 |
31,5 |
| Частота вращения входного вала,об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
1860 |
1760 |
1670 |
2190 |
1860 |
1860 |
2460 |
| Подводимая расчетная мощность, кВт |
37,1 |
28,3 |
21,8 |
22,5 |
15,7 |
12,9 |
14,1 |
| КПД, % |
94 |
93 |
92 |
91 |
89 |
86 |
83 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
1200 |
| Выходной вал |
12150 |
| Корректированный уровень звуковой мощности, дБА |
94 |
| Масса, кг не более |
120 |
| Обозначение |
Ред. 1Ч-160
-8 |
Ред. 1Ч-160
-10 |
Ред. 1Ч-160
-12,5
|
Ред. 1Ч-160
-16 |
Ред. 1Ч-160
-20 |
Ред. 1Ч-160
-25 |
Ред. 1Ч-160
-31,5 |
| Передаточное число, ном. |
40 |
50 |
63 |
80 |
100 |
110 |
| Частота вращения входного вала,об/мин |
1500 |
| Номинальный крутящий момент на выходном валу, Тном, Н*м |
2080 |
1860 |
1760 |
1480 |
1200 |
1100 |
| Подводимая расчетная мощность, кВт |
9,7 |
7,3 |
5,7 |
3,9 |
3,8 |
3,3 |
| КПД, % |
80 |
76 |
73 |
71 |
58 |
47 |
| Допускаемая радиальная нагрузка, Н |
Входной вал |
1200 |
433 |
395 |
| Выходной вал |
12150 |
8660 |
8291 |
| Корректированный уровень звуковой мощности, дБА |
94 |
| Масса, кг не более |
120 |
| Обозначение |
Ред. 1Ч-160
-40 |
Ред. 1Ч-160
-50 |
Ред. 1Ч-160
-63 |
Ред. 1Ч-160
-80 |
Ред. 1Ч-160
-100 |
Ред. 1Ч-160
-110 |
Примечание
- Номинальный крутящий момент на тихоходном валу приведён для повторно кратковременноого режима ПВ 40%
- Нагрузочная способность и КПД указаны на расчетном режиме при непрерывной 12-ти часовой работе с постоянной нагрузкой, температурой масла +950С.
- В случае применения редуктора с расположением червячного вала над колесом величину нагрузки необходимо понизить на 20%.
- При реверсивном режиме работы и в случае применения редукторов в механизмах повышенной ответственности крутящий момент на тихоходном валу должен быть понижен на 25%.
- При эксплуатации редуктора Ч в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным. В непрерывном режиме работы редукторы Uном>50 применять не рекомендуется.
- Крутящий момент на тихоходном валу в повторно-кратковременном режиме работы должен быть понижен при числе пусков «а» в час соответственно:
4 ≤а ≤ 30 - на 16%;
30≤ а ≤ 120 - на 20%;
120 ≤а ≤240 - на 30%.
- Для двухсторонних валов допускаемые радиальные консольные нагрузки должны быть снижены на 50%.

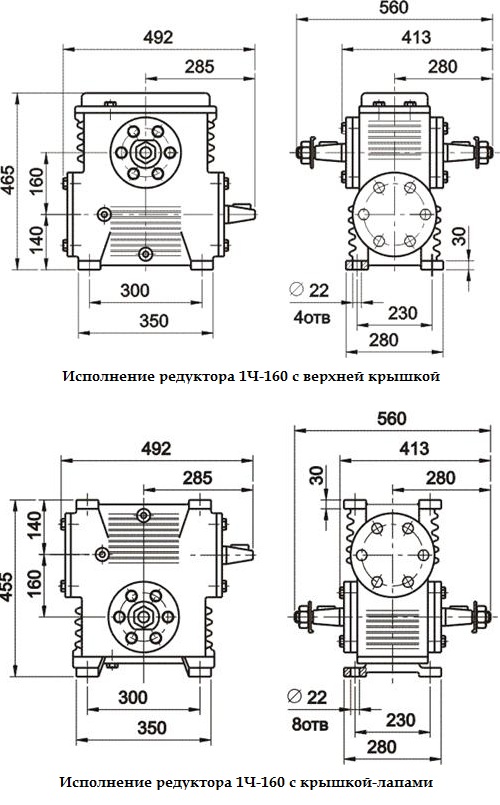

Габаритные и присоединительные размеры редуктора 1Ч-160

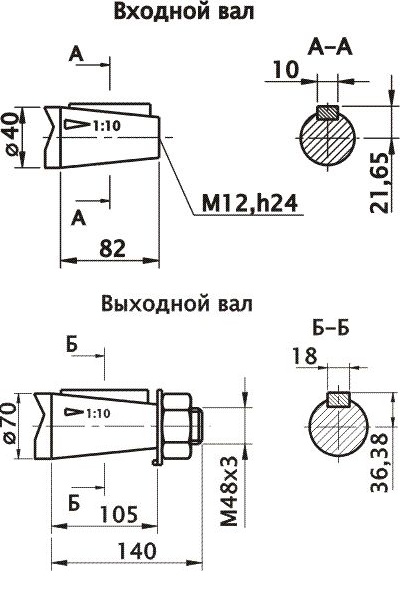

Размеры входного и выходного валов.

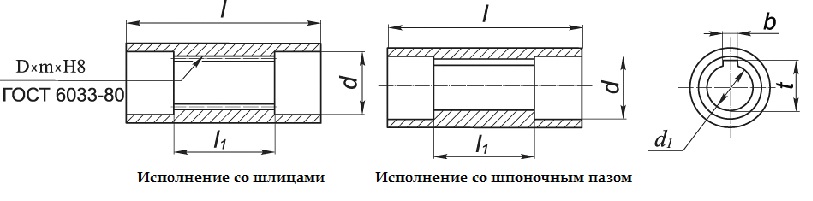

Размеры полого выходного вала
Размеры полого выходного вала редуктора 1Ч-160
| d |
d 1 |
l |
l 1 |
b |
t |
D х m х H8 |
| 72 |
60 |
275 |
130 |
18 |
64,4 |
70 х 2,5 х Н |
Варианты сборки редуктора 1Ч-160
Варианты расположения червячной пары редуктора 1Ч-160
Примечание: червячные пары редуктора 1Ч-160 и редуктора Ч-160 полностью взаимозаменяемы.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор 1Ч-160-40-52-У3, где:
- 1Ч — тип редуктора;
- 160 — межосевое расстояние, мм.;
- 40 — номинально передаточное число;
- 52 — вариант исполнения сборки;
- У3 — климатическое исполнение и категория размещения;
