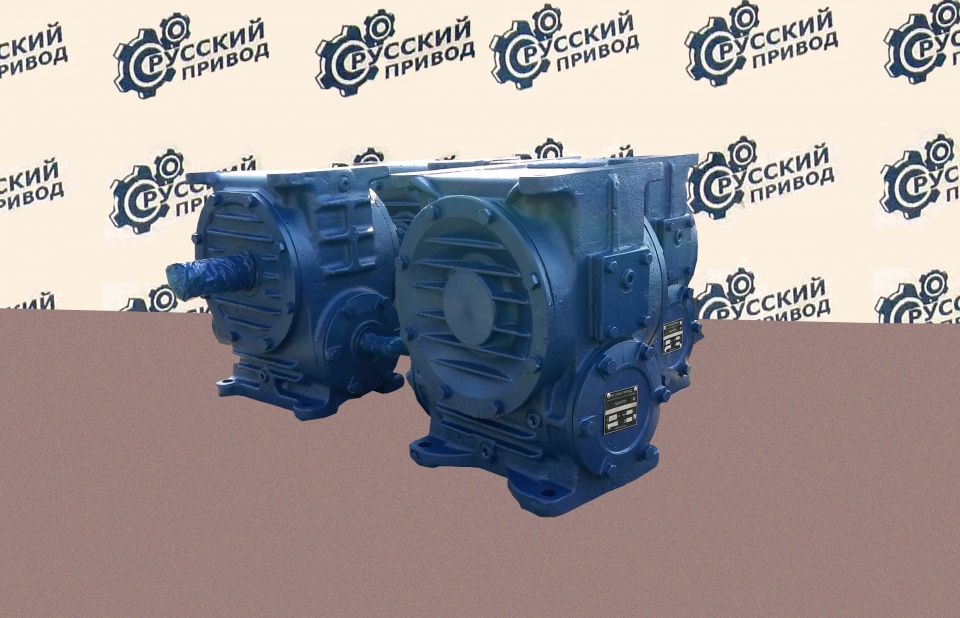

Редуктор Ч-125
Редуктор Ч-125 червячный одноступенчатый универсальный общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ: редуктор Ч
- нагрузка постоянная и переменная одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону;
- температура внешней среды — от минус 40 до плюс 50°С;
- внешняя среда — неагрессивная, невзрывоопасная.
![Редуктор Ч Редуктор Ч](img/img/13.gif)
![Редуктор Ч Редуктор Ч](img/img/14.gif)
![Редуктор Ч Редуктор Ч](img/img/15.gif)
![Редуктор Ч Редуктор Ч](img/img/16.gif)

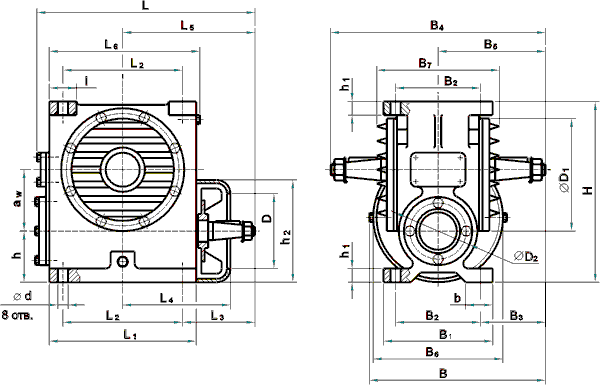

Габаритные и присоединительные размеры редуктора Ч-125
Обознач. размеров |
Ч-125 |
Обознач. размеров |
Ч125 |
aw |
125 |
h1 |
22 |
L |
437 |
h2 |
217 |
L1 |
275 |
D |
165 |
L2 |
230 |
D1 |
275 |
L3 |
146 |
D2 |
170 |
L4 |
210 |
B |
363 |
L5 |
261 |
B1 |
230 |
L6 |
290 |
B2 |
190 |
1 |
45 |
В3 |
135 |
d |
19 |
В4 |
460 |
b |
60 |
B5 |
230 |
Н |
396 |
В6 |
246 |
h |
111 |
В7 |
242 |
Примечание: Редуктор Ч125 по умолчанию укомплектован коническими входными и выходными валами. Цилиндрическое исполнение входного и/или выходного вала оговариваются при заказе.

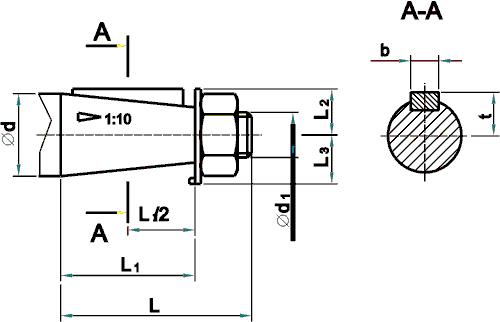

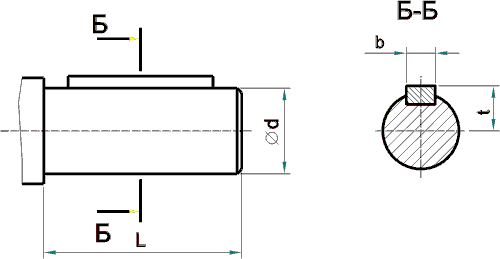

Размеры валов редуктора Ч-125
Тип |
Выходные концы валов |
L |
L 1 |
L2 |
L3 |
b |
d |
d1 |
t |
m |
Ч-125 |
конический |
быстроходный |
80 |
58 |
24 |
18 |
6 |
32 |
M20xl,5-8g |
17,05 |
- |
тихоходный |
110 |
82 |
38 |
30 |
14 |
55 |
МЗбх3 -8g |
28,95 |
- |
цилиндрический |
быстроходный |
80 |
- |
- |
- |
10 |
32 |
- |
35 |
- |
тихоходный |
110 |
- |
- |
- |
16 |
55 |
- |
59 |
- |
Вал полый шлицевой |
230 |
110 |
60 |
- |
- |
55 |
60 |
|
2,5 |
![Редуктор Ч Редуктор Ч](img/img/4.gif)
![Редуктор Ч Редуктор Ч](img/img/5.gif)
Технические характеристики редуктора Ч-125
U ном. |
Ч-125 |
Обозначение |
U фак. |
1500 мин.-1 |
1000 мин.-1 |
750 мин.-1 |
Мт Н.м |
кпд |
Мт Н.м |
кпд |
Мт Н.м |
кпд |
8 |
8 |
659 |
0,93 |
758 |
0,92 |
826 |
0,91 |
Редуктор Ч-125-8 |
10 |
10 |
636 |
0,93 |
712 |
0,92 |
800 |
0,91 |
Редуктор Ч-125-10 |
12,5 |
13 |
626 |
0,92 |
700 |
0,91 |
785 |
0,89 |
Редуктор Ч-125-12,5 |
16 |
16 |
676 |
0,89 |
757 |
0,87 |
850 |
0,86 |
Редуктор Ч-125-16 |
20 |
20 |
653 |
0,88 |
730 |
0,86 |
820 |
0,84 |
Редуктор Ч-125-20 |
25 |
25 |
616 |
0,87 |
690 |
0,84 |
772 |
0,82 |
Редуктор Ч-125-25 |
31,5 |
32 |
800 |
0,81 |
890 |
0,78 |
1000 |
0,75 |
Редуктор Ч-125-31,5 |
40 |
40 |
692 |
0,79 |
715 |
0,76 |
870 |
0,73 |
Редуктор Ч-125-40 |
50 |
52 |
640 |
0,77 |
717 |
0,73 |
803 |
0,7 |
Редуктор Ч-125-50 |
63 |
60 |
610 |
0,76 |
683 |
0,71 |
765 |
0,68 |
Редуктор Ч-125-63 |
80 |
84 |
525 |
0,69 |
590 |
0,63 |
660 |
0,6 |
Редуктор Ч-125-80 |
Консольная нагрузка |
Рб; Н |
1200 |
Рт; Н |
8000 |
Уровень звука |
ДБА |
80 |
Масса |
кг |
88 |
где: Uном; Uфак.- номинальное и фактическое передаточное число; 1500мин-1; 1000мин-1; 750мин-1-частота вращения быстроходного вала; Мт – наибольший допускаемый крутящий момент, Н·м; Рб – консольная нагрузка на середину шейки быстроходного конца вала, Н; Рт – консольная нагрузка на середину шейки тихоходного конца вала, Н; в скобках- масса редуктора с алюминиевым корпусом.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Редуктор Ч125-40-51-У3-В где:
- Ч — тип редуктора;
- 125 — межосевое расстояние, мм.;
- 40 — номинальное передаточное число;
- 51 — вариант исполнения сборки;
- У3 — климатическое исполнение и категория размещения;
- В — поставка редуктора с вентилятором (для режима работы — 1)
