Редуктор Ч-80

цена по запросу

Редуктор Ч-80 одноступенчатый универсальный червячный предназначен для изменения крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

Возможна замена на редуктор Чс-80, 2Ч-80 или РЧУ-80.

Условия применения:

нагрузка постоянная и переменная, одного направления и реверсивная;
работа с периодическими остановками и длительная до 24 часов в сутки;
вращение валов в любую сторону;
частота вращения входного вала не более 1800 об/мин;
атмосфера типов I и II по ГОСТ 16350-80 при запыленности воздуха не более 10 мг/м³;
климатические исполнения У,Т (для категорий размещения 1…3) и климатические исполнения УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

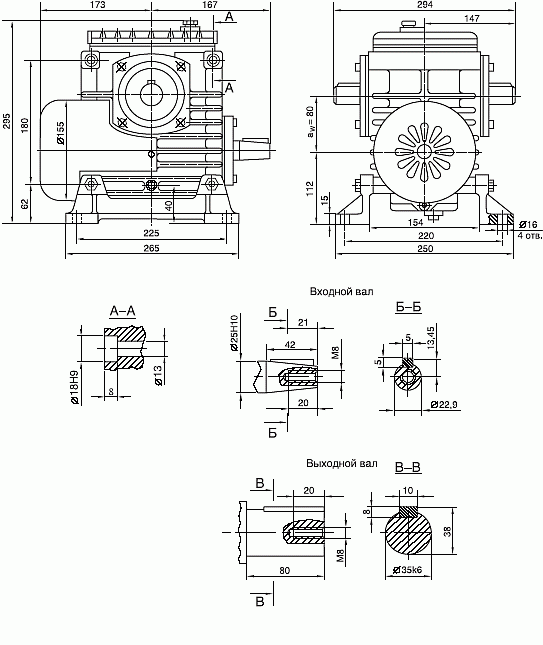

Рис 1. Габаритные и присоединительные размеры Ч-80

Размеры редуктора Ч-80

Рис 2.Варианты сборки редуктора Ч80

Варианты сборки редуктора Ч-80

Рис 3. Варианты расположения червячной пары

Варианты расположения червячной пары редуктора Ч-80

Рис 4. Варианты расположения лап по плоскостям

Варианты расположения лап по плоскостям редуктора Ч 80

Технические характеристики редуктора Ч-80

Номи- нальные переда- точные числа Uном.	Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n, об/мин.									Допускаемая консольная нагрузка на вале , Н		Обозначение
	750			1000			1500			входном	выходном
	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт	входном	выходном
8	280	0,89	3,1	250	0,9	3,6	212	0,91	4,6	500	4000	Редуктор Ч-80-8
10	250	0,88	2,2	224	0,89	2,6	190	0,9	3,4			Редуктор Ч-80-10
12,5	250	0,86	1,8	230	0,87	2,2	195	0,89	2,8			Редуктор Ч-80-12,5
16	280	0,83	1,7	250	0,85	1,9	218	0,86	2,5			Редуктор Ч-80-16
20	243	0,79	1,2	224	0,81	1,5	195	0,84	1,9			Редуктор Ч-80-20
25	243	0,78	1	224	0,79	1,2	195	0,83	1,5			Редуктор Ч-80-25
31,5	300	0,72	1,1	280	0,75	1	250	0,78	1,7			Редуктор Ч-80-31,5
40	243	0,67	0,7	218	0,71	0,9	195	0,73	1,1			Редуктор Ч-80-40
50	243	0,65	0,6	230	0,66	0,8	206	0,71	0,9			Редуктор Ч-80-50
63	224	0,6	0,5	212	0,62	0,6	190	0,64	0,8			Редуктор Ч-80-63
80	200	0,55	0,4	190	0,58	0,5	175	0,61	0,6			Редуктор Ч-80-80

Пример записи условного обозначения при заказе:

Редуктор Ч80-10-52-1-2 В У З ТУ2 – 056 – 181 - 79, где редуктор червячный одноступенчатый универсальный типа Ч с межосевым расстоянием 80 мм, номинальным передаточным числом 10, вариантом сборки 52, с расположением червяка под колесом (вариант 1 по расположению червячной пары), вариантом установки с лапами 2, с вентилятором В, климатическом исполнении У, категорией размещения 3. По заявке заказчика валы редуктора Ч-80 могут быть укомплектованы муфтами (Червячный редуктор Ч-80 с муфтами).
