Редуктор РЧУ-80а
Редуктор РЧУ-80 - червячный универсальный одноступенчатый редуктор, предназначенный для увеличения крутящего момента за счёт уменьшения частоты вращения выходного вала в пределах передаточных чисел от 8 до 80. Редуктор РЧУ с межосевым расстоянием 80 мм выпускался как предшественник редуктора 2Ч-80 и является почти полным его аналогом.
Редуктора с похожими техническими характеристиками и размерами:
- редуктор Ч-80
- редуктор Чс-80
- редуктор 2Ч-80
Вариант обозначения редуктора РЧУ-80 с межосевым расстоянием А=80 мм, передаточным отношением u=16, выполняемым по схеме сборки 4 с нижним червяком (исполнение 1 по расположению червячной пары), с лапами (исполнение 2 по способу крепления): РЧУ-80-16-4-1-2 ГОСТ 13563-68

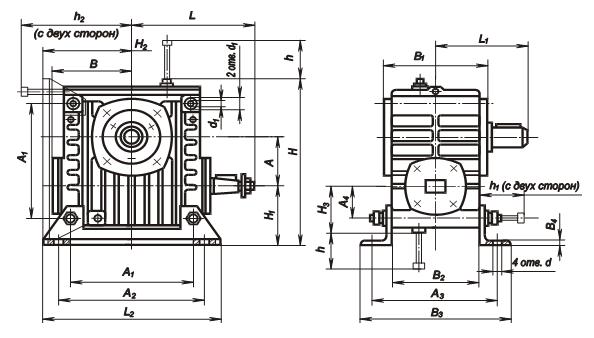

Редуктор РЧУ-80а.Габаритные и присоединительные размеры: редуктор РЧУ
Обознач. редуктора |
А |
А1 |
А2 |
А3 |
А4 |
В |
В1 |
В2 |
РЧУ-80 |
80 |
180 |
225 |
185 |
50 |
117 |
164 |
140 |
Обознач. редуктора |
B3 |
B4 |
d |
d1 |
d2, не менее |
H |
H1 |
Н2 |
РЧУ-80 |
212 |
5 |
15 |
18 |
12,5 |
267 |
92 |
132 |
![Редуктор РЧУ Редуктор РЧУ](img/img/241.jpg)
Обознач. редуктора |
Н3, не более |
L |
L1 |
L2 |
h |
h1 |
h2 |
Масса редуктора (без масла) с полым валом не более |
Предельные отклонения по h16-H16 |
не менее |
Корпус из алю- миниево- го сплава |
Корпус из чугуна |
РЧУ-80 |
75 |
180 |
120 |
260 |
190 |
135 |
240 |
14,2 |
23,4 |
Обознач. редуктораМасса лап, не болееМасса тихоходного вала, кг, не более
РЧУ-80 |
с одним выход-ным концом |
с двумя выход-ны- ми кон- цами |
1,5 |
1,2 |
1,4 |
Примечание: Размеры B1 и Н3 – справочные, размеры h, h1 и h2 определяют наименьшее расстояние, необходимое для извлечения масломерной иглы
Размеры валов редуктора
Размеры быстроходного вала редуктора РЧУ-80а |
![Редуктор РЧУ Редуктор РЧУ](img/img/243.jpg) |
Обознач. РЧУ-80 |
d |
d1 |
d2 |
l |
l1 |
b |
t |
h |
25 |
М16x1,5 |
40 |
60 |
45 |
8 |
7,5 |
7 |

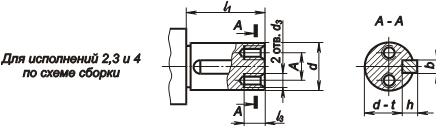

Размеры тихоходного вала редуктора РЧУ-80 |
![Редуктор РЧУ Редуктор РЧУ](img/img/242.jpg) |
Обознач. |
Вал исполнений 2, 3, 4 по схеме сборки |
Соединение |
d (пред. откл. по m6) |
d3 |
l |
l3, не менее |
Шпоночное по ГОСТ 8788-68 и ГОСТ 10748-68 |
Шлицевое по ГОСТ 6033-51 Эв. DЧmЧz |
b |
h |
d - t |
РЧУ – 80 |
32 |
М8Ч1 |
58 |
30 |
10 |
8 |
27 |
38Ч2Ч18 |

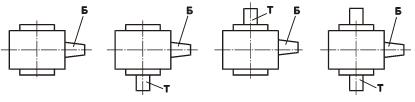

Исполнение редукторов РЧУ-80а
По схеме сборки |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
![Редуктор РЧУ Редуктор РЧУ](img/img/247.jpg) |
Б - быстроходный вал, Т - тихоходный вал |

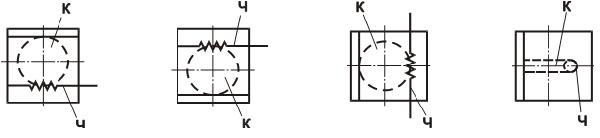

По расположению червячной пары |
Исполнение 1 |
Исполнение 2 |
Исполнение 3 |
Исполнение 4 |
![Редуктор РЧУ Редуктор РЧУ](img/img/248.jpg) |
Ч - червяе, К - колесо червячное |
Допускаемые нагрузки редуктора РЧУ80 при непрерывной работе до 12 ч в сутки (по механической прочности передач)
A |
u* |
n1 |
750 |
1000 |
1500 |
N1 |
M2 |
N1 |
M2 |
N1 |
М2 |
80 |
8 |
2,5 |
225 |
3,1 |
211 |
4,1 |
189 |
10 |
2 |
223 |
2,3 |
206 |
3,2 |
185 |
12,5 |
1,6 |
224 |
2 |
209 |
2,6 |
188 |
16 |
1,35 |
229 |
1,05 |
214 |
2,2 |
191 |
20 |
1,1 |
225 |
1,35 |
210 |
1,75 |
189 |
25 |
0,9 |
226 |
1,1 |
212 |
1,45 |
192 |
31,5 |
0,8 |
229 |
1 |
214 |
1,25 |
192 |
40 |
0,7 |
225 |
0,8 |
211 |
1,05 |
191 |
50 |
0,55 |
227 |
0,65 |
211 |
0,85 |
193 |
63 |
0,4 |
220 |
0,6 |
211 |
0,75 |
193 |
80 |
0,3 |
172 |
0,4 |
164 |
0,55 |
159 |
где;
- А – межосевое расстояние редуктора, мм;
- u – номинальное передаточное отношение редуктора;
- n1 – частота вращения червяка, об/мин;
- N1 – мощность на валу червяка, кВт;
- М2 – момент на валу червячного колеса, Нм.
Примечание: * Фактические значения u не должны отличаться от номинальных более чем на 5 %.
