Редуктор 2Ч-80

цена по запросу

Редуктор 2Ч-80 червячный одноступенчатый универсальный (ранее обозначался редуктор РЧУ-80) является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.

Редукторы, близкие по характеристикам:

редуктор РЧУ-80
редуктор Ч-80
редуктор Чс-80

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ (редуктор 2Ч):

нагрузка постоянная, переменная, реверсивная или в одну сторону;
работа с остановками и длительная (круглосуточная);
вращение в любую из сторон;
частота вращения первичного вала до 1800 об/мин;
атмосферные условия типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69.

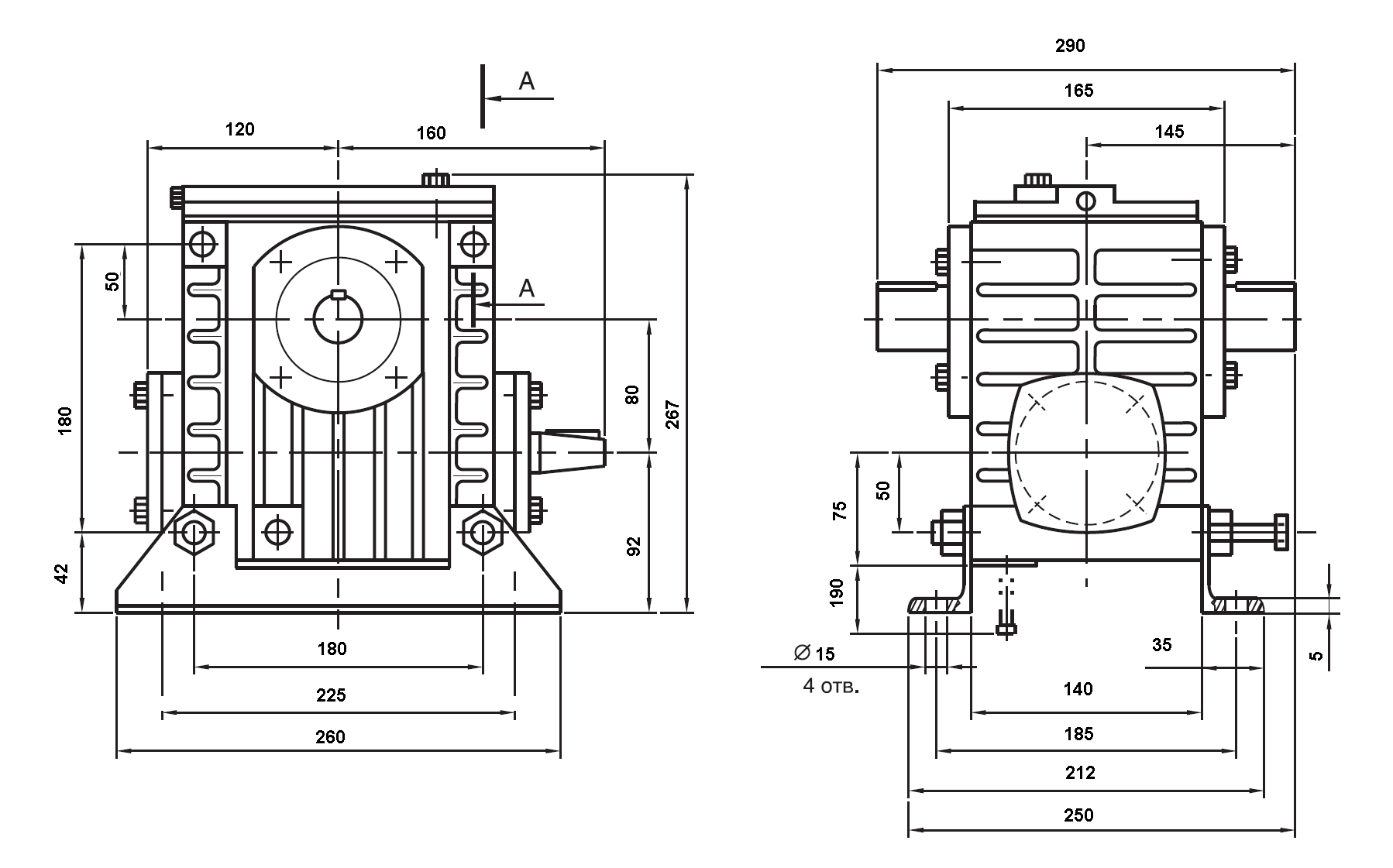

Рис 1. Присоединительные и габаритные размеры. Редуктор 2Ч.

Редуктор 2Ч

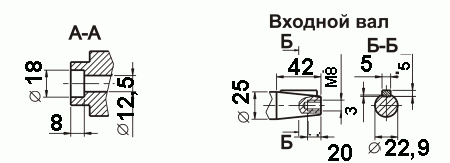

Рис 2. Размеры конического входного вала

Редуктор 2Ч

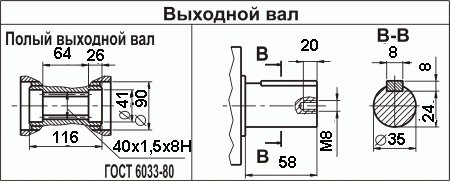

Рис 3. Размеры выходного вала

Редуктор 2Ч

Рис 4. Варианты сборки редукторов

Редуктор 2Ч

Рис 5. Варианты расположения червячной пары

Редуктор 2Ч

Рис 6. Варианты расположения лап по плоскостям

Редуктор 2Ч

Технические характеристики редуктора 2Ч-80

U ном.	редуктор 2Ч80			Обозначение
	U фак.	1500 об/мин.
	U фак.	Мт Н^.м	η
8	7,75	210	0,9	Редуктор 2Ч-80-8
10	10	190	0,89	Редуктор 2Ч-80-10
12,5	12,25	200	0,88	Редуктор 2Ч-80-12,5
16	15,5	210	0,85	Редуктор 2Ч-80-16
20	20	210	0,83	Редуктор 2Ч-80-20
25	25,5	210	0,82	Редуктор 2Ч-80-25
31,5	31	260	0,77	Редуктор 2Ч-80-31,5
40	39	240	0,72	Редуктор 2Ч-80-40
50	51	240	0,71	Редуктор 2Ч-80-50
63	64	200	0,64	Редуктор 2Ч-80-63
80	83	170	0,61	Редуктор 2Ч-80-80

Масса редуктора 18,6 кг, объём заливаемого масла 0,5...1 л.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:

Редуктор 2Ч80-40-53-2-У2 С, где:

2Ч - тип редуктора;
80 - межосевое расстояние;
40 - номинальное передаточное число;
53 - исполнение по варианту сборки по ГОСТ 20373-80;
2 - исполнение по схеме расположения червячной пары;
У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
С - индекс, определяющий наличие смазки "Трансол-200" в редукторе;
