Редуктор ПК-6.3: назначение
Редуктор ПК-6.3 относится к тем приводам, которые предназначены для комплектации ходовых тележек, а также механизмов стрелы башенных строительных кранов. Редуктор ПК-6.3 - привод передвижения крана ПК-6,3, также существуют его исполнения - ПК-6.3П, ПК-6.3С, ПК-6.3Р, ПК-6.3Д, в то время, как сам редуктор ПК-6.3 считается основным вариантом.
Редуктор ПК-6.3, как и его исполнения, кроме того, могут применяться и в других механизмах как мотор-тормоз-редуктор, который работает при повторно-кратковременном режиме с реверсом, пусковыми и тормозными перегрузками и постоянными или переменными нагрузками при установившихся оборотах двигателя.
Рассмотрим сферы применения для каждого исполнения
редуктора ПК-6.3
:
- редуктор ПК-6.3.000: применяется, как привод для унифицированных ведущих ходовых тележек кранов;
- редуктор ПК-6.ЗП.000: привод, который используется в механизмах передвижения некоторых моделей тяжелых кранов, которые не имеют тормозного устройства, а также рамы;
- редуктор ПК-6.3Д.000: используется в специализированных ходовых тележках, которые также, как и редуктор ПК-6.ЗП.000, не имеют тормозного устройства, а также они не имеют амортизатора;
- редуктор ППК-6.3С.000: это привод, который необходим для механизмов стрелы крана, не имеющих амортизатора;
- редуктор ПК-6.3Р.000: устройство, которое используется в ремонтных, а также других целях, в данном случае нет электродвигателя и электромагнита.
Редуктор ПК-6.3: технические характеристики
| Наименование основных параметров |
Норма |
| Редуктор ПК-6,3 |
Редуктор ПК-6,3 П |
| Передаточное число привода |
16 |
20 |
25 |
30 |
32 |
40 |
60 |
16 |
20 |
30 |
32 |
| Передаточное число глобоидного редуктора |
16 |
16, 32 |
32 |
16 |
| Передаточное число зубчатой передачи |
1,0 |
1,25 |
1,56 |
1,9 |
2
1 |
1,25 |
1,9 |
1,0 |
1,25 |
1,9 |
2,0 |
| Номинальная мощность Эл.двигателя , кВт |
6,3 |
4,2 |
6,3 |
| Исполнения двигателей |
АИР 132 S6
MTF 111-6;
MTKF 111-6
MTF 112-6;
MTKF 112-6 |
АИР 132 S6*
АИР 112МВ6У
MT (K)F111-6 |
АИР 132 S6
MTF 111-6;
MTKF 111-6
MTF 112-6;
MTKF 112-6 |
| Максимальный крутящий момент на тихоходном валу привода, Н×м |
3200 |
2500 |
3200 |
| Крутящий момент на тихоходном валу при устанвивш.движении |
2200 |
1800 |
2200 |
| Максимальная частота вращ.эл.двиг. мин-1 |
1000 |
| Максимальная частота вращ.вых.вала. мин-1 |
62,5 |
К.п.д.глоб.редуктора:
После приемосд.испыт.
После 250 ч работы |
0,75
0,82 |
0,75 |
0,62
0,77 |
0,75
0,82 |
| 0,62 |
| 0,82 |
| 0,77 |
| К.п.д. зуб.передачи |
0,97 |
| Масса привода, кг |
280 |
240 |
| Наименование основных параметров |
Норма |
| Редуктор ПК-6,3 С |
Редуктор ПК-6,3 Р |
| Передаточное число привода |
32 |
40 |
60 |
16 |
20 |
25 |
30 |
32 |
40 |
60 |
| Передаточное число глобоидного редуктора |
32 |
16 |
16, 32 |
32 |
| Передаточное число зубчатой передачи |
1,0 |
1,25 |
1,9 |
1,0 |
1,25 |
1,56 |
1,9 |
2
1 |
1,25 |
1,56 |
| Номинальная мощность Эл.двигателя , кВт |
4,2 |
6,3 |
4,2 |
| Исполнения двигателей |
АИР 132 S6*
АИР 112МВ6У
MT (K)F111-6 |
АИР 132 S6
MTF 111-6;
MTKF 111-6
MTF 112-6;
MTKF 112-6 |
АИР 132 S6*
АИР 112МВ6У
MT (K)F111-6 |
| Максимальный крутящий момент на тихоходном валу привода, Н×м |
2500 |
3200 |
2500 |
| Крутящий момент на тихоходном валу при устанвивш.движении |
1800 |
2200 |
1800 |
| Максимальная частота вращ.эл.двиг. мин-1 |
1000 |
| Максимальная частота вращ.вых.вала. мин-1 |
62,5 |
К.п.д.глоб.редуктора:
После приемосд.испыт.
После 250 ч работы |
0,62
0,77 |
0,75
0,82 |
0,75 |
0,62
0,77 |
| 0,62 |
| 0,82 |
| 0,77 |
| К.п.д. зуб.передачи |
0,97 |
| Масса привода, кг |
260 |
180 |

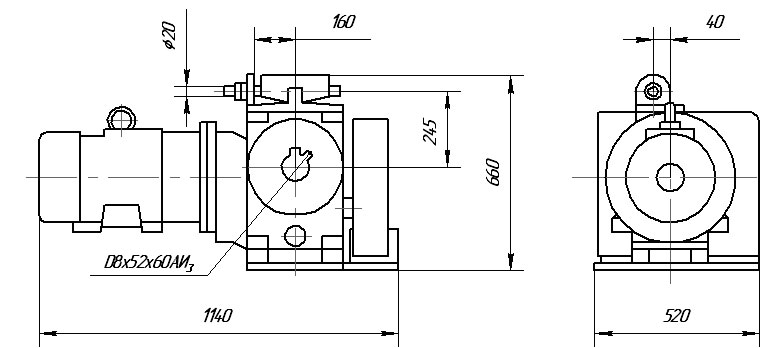

Редуктор ПК-6.3: габаритные и присоединительные размеры
Редуктор ПК-6.3: условное обозначение
ПК-6,3Р-25-АИР132S6-У1
, где
- ПК-6,3Р – обозначает привод для ремонтных целей (без электродвигателя и электромагнита);
- 25 – передаточное число;
- АИР132S6 – в исполнении для присоединения электродвигателя АИР132S6;
- У1 – климатическое исполнение и категория размещения.
|
|
