Редукторы Ц3У-315Н, Ц3У-355Н, Ц3У-400Н

цена по запросу

Редукторы типа Ц3У-315, Ц3У-355, Ц3У-400 относятся к трехступенчатым горизонтальным редукторам, которые имеютзацепление Новикова.

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: назначение

Данные редукторы относятся к редукторам, которые имеют общестроительное применение. Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400 могут использоваться в разнообразных приводах всяческих машин, а также механизмов для того, чтобы изменять крутящий момент и, кроме того, частоту вращения.

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: условия эксплуатации

1. Работа может вестись вплоть до 24 часов в сутки, также можно производить остановки с определенными периодами;

2. Работа может вестись совсем непрерывно или же в кратковременно-повторном режиме, соответственно во втором случае редуктор Ц3У-315 (редуктор Ц3У-355, редуктор Ц3У-400) должен периодически останавливаться, нагрузки будут переменные;

3. Отметим, что нагрузка может быть одного направления или же реверсивной;

4. Валы вращаться также могут как в одну сторону, так и в разные;

5. Среда использования редуктора Ц3У-315 (редуктора Ц3У-355, редуктора Ц3У-400) должна обязательно быть неагрессивной, атмосфера может быть типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м3;

6. Климатические исполнения для редукторов - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: технические характеристики

Основные технические характеристики редукторов
Наименование технических характеристик		1Ц3У-315Н	1Ц3У-355Н	1Ц3У-400Н	1Ц3Н-450	1Ц3Н-500
Передаточные числа		31,5; 40; 50; 63; 80; 100; 125; 160; 200
Допускаемая радиальная консольная нагрузка, Н	на быстроходном валу	1120	1400	2000	4000	5000
	на тихоходном валу	31500	40000	45000	71000	100000
	на т/х валу в виде зубчатой муфты	40000	50000	56000	95000	140000
Номинальный крутящий момент на тихоходном валу, Н.м		10000	14000	20000	40000	56000
КПД		0,97			0,96
Масса, кг		580	760	960	1700	2300

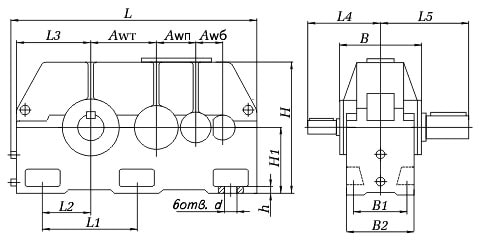

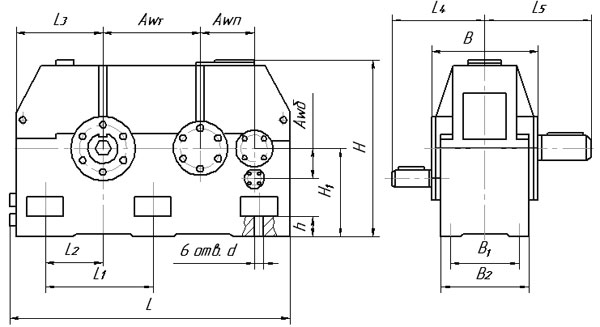

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: габаритные и присоединительные размеры

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название	Aw_T	Aw_П	Aw_б	B	B₁	B₂	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	d
редуктор Ц3У-315Н	315	200	125	395	260	318	685	335	35	1135	415	215	360	270	420	28
редуктор Ц3У-355Н	355	225	140	435	280	360	740	375	35	1260	475	250	400	290	440	28
редуктор Ц3У-400Н	400	250	160	475	330	420	835	425	42	1415	535	280	450	340	500	35
редуктор 1Ц3Н-450	450	280	200	630	515	590	955	475	50	1580	570	310	500	430	650	35
редуктор 1Ц3Н-500	500	315	225	700	580	650	1055	530	60	1780	670	360	565	460	690	42

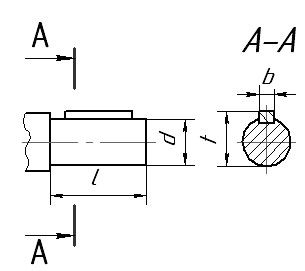

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: присоединительные размеры быстроходного и тихоходного (цилиндрического) вала

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название	Быстроходный вал				Тихоходный вал
Название	d	l	b	t	d	l	b	t
редуктор типа 1 Ц3У-315 Н	30k6	80	8	33	110m6	210	28	116
редуктор типа 1 Ц3У-355 Н	35m6	80	10	38	125m6	210	32	132
редуктор типа 1 Ц3У-400 Н	40m6	110	12	43	140m6	250	36	148
редуктор типа 1 Ц3Н-450	50m6	110	14	53,5	160m6	300	40	169
редуктор типа 1 Ц3Н-500	55m6	110	16	59	180m6	300	45	190

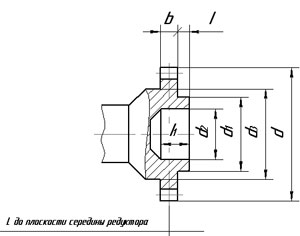

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: присоединительные размеры тихоходного вала в виде зубчатой полумуфты

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название	b	d	d₁	d₂	d₃	L	l	l₁	Зацепление
Название	b	d	d₁	d₂	d₃	L	l	l₁	m	z
редуктор 1 Ц3У-315 Н	30	252	130	110F8	140	275	10	60	6	40
редуктор 1 Ц3У-355 Н	35	294	130	110F8	140	310	12,5	65	7	40
редуктор 1 Ц3У-400 Н	40	336	180	150F8	215	335	15	65	8	40
редуктор 1 Ц3Н-450	50	420	200	160F8	230	440	15	70	10	40
редуктор 1 Ц3Н-500	50	420	200	160F8	230	470	15	70	10	40

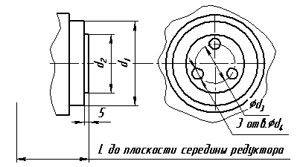

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: присоединительные размеры тихоходного вала для присоединения приборов управления

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400

Название	b	d	d₁	d₂	d₃	L
редуктор Ц3У-315 Н	5	110h9	75h9	55	М8х20	200
редуктор Ц3У-355 Н	5	125h9	75h9	55	М8х20	235
редуктор Ц3У-400 Н	5	140h9	75h9	55	М8х20	240
редуктор 1 Ц3Н-450	5	180h9	75h9	55	М8х20	340
редуктор 1 Ц3Н-500	5	190h9	75h9	55	М8х20	360

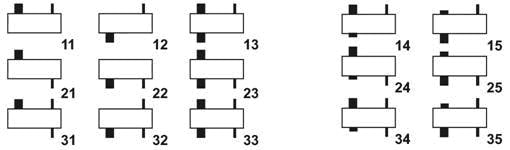

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: варианты сборки


Основные	Для подключения приборов автоматики

Редуктор Ц3У-315, редуктор Ц3У-355, редуктор Ц3У-400: условное обозначение при заказе

1Ц3Н - 450 - 100 - 12ЦК - У3, где

1Ц3Н – тип редуктора;

450 – межосевое расстояние тихоходной ступени;

100 – передаточное число;

12 – вариант сборки;

ЦК –цилиндрический конец быстроходного вала, К – конический конец тихоходного вала;

У3 – климатическое исполнение и категория размещения.
