Мотор-редукторы МР1-315, МР1-500
Мотор-редукторы МР1-315, МР1-500 - назначение
Мотор-редукторы МР1-315, МР1-500 относятся к планетарным мотор-редукторам, которые необходимы для ведения продолжительной работы по ГОСТ 183-74. Мотор-редукторы МР1-315, МР1-500 используются как приводы разнообразных аппаратов химической промышленности, примечательны они тем, что могут вести длительную эксплуатацию, которая может составлять вплоть до 40 тысяч часов. Однако стоит отметить, что для длительного использования необходимо соблюдение соответствующих условий.
Мотор-редукторы МР1-315, МР1-500 - условия применения
1. Режим работы мотор-редукторов данного типа может быть непрерывным, а также реверсивным с периодическими остановками;
2. Нагрузка для работы может быть переменной, а также постоянной, направление также может отличаться или же быть одинаковым;
3. Предпочтения стороны вращения вала нет;
4. Температура воздуха может колебаться от минус 400 градусов Цельсия до плюс 400;
5. Окружающая среда для использования мотор-редукторов МР1-315 и МР1-500должна быть неагрессивной, должна содержать непроводящую пыль до 10 мг/м3, электродвигатель должен быть обеспечен обдуванием и быть закрытым;
Есть разнообразные исполнения данных редукторов, зависят они от числа ступеней планетарной передачи, они могут быть одноступенчатыми (М1), двухступенчатыми (МР2), а также трехступенчатыми (МР3). Перечислим исполнения данных мотор-редукторов: Ф1В (вертикальное исполнение, выходной вал вниз с цилиндрическим концом выходного вала); Ф2В (горизонтальное исполнение цилиндрическим концом выходного вала); Ф1П (вертикальное исполнение с выходным валом вниз, причем конец выходного вала выполнен в виде фланцевой полумуфты со встроенным зубчатым компенсатором); Щ (исполнение на лапах).
Габаритные и присоединительные размеры мотор-редуктора МР1:
Мотор-редуктор МР1-315

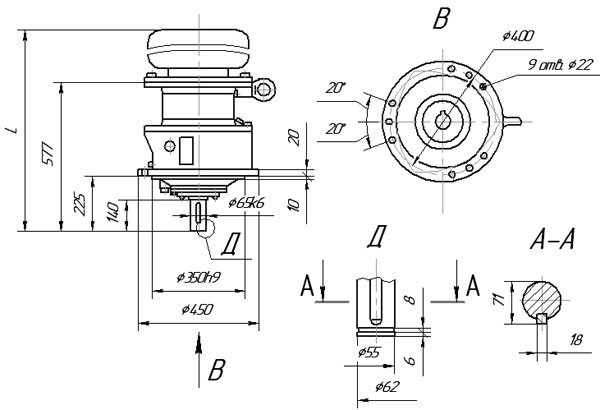

Исполнение Ф1В
![](/img/img/mr1.jpg)

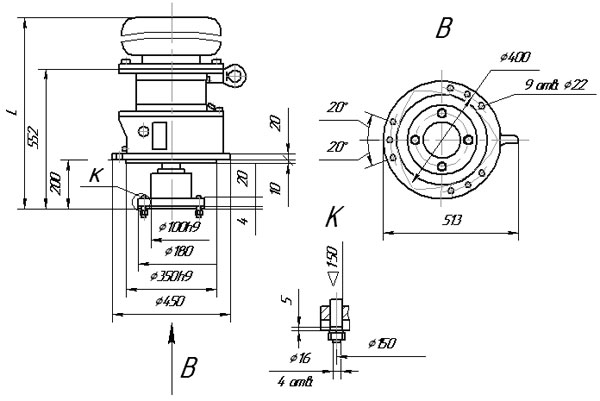

Исполнение Ф1П
![](/img/img/mr1-1.jpg)
Мотор-редукторы МР1-315, МР1-500: технические характеристики
Типоразмер
|
Исполнение по монтажу
|
Номинальное передаточное число
|
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Н.м
|
редуктор МР1-315-15-315
|
Ф1П, Ф1В
|
4,6
|
315
|
890
|
редуктор МР1-315-16-315
|
550
|
редуктор МР1-315-26-315
|
редуктор МР1-315-15-250
|
5,7
|
250
|
1125
|
редуктор МР1-315-16-250
|
690
|
редуктор МР1-315-26-250
|
редуктор МР1-315-16-200
|
7,4
|
200
|
865
|
редуктор МР1-315-26-200
|
редуктор МР1-315-15-160
|
5,7
|
160
|
1080
|
редуктор МР1-315-16-160
|
875
|
редуктор МР1-315-26-160
|
редуктор МР1-315-16-125
|
7,4
|
125
|
1125
|
редуктор МР1-315-26-125
|
редуктор МР1-315-16-100
|
100
|
1030
|
редуктор МР1-315-26-100
|
редуктор МР1-315У-14-315
|
Ф1П, Ф1В
|
4,6
|
315
|
1335
|
редуктор МР1-315У-25-315
|
890
|
редуктор МР1 315У-14-250
|
5,7
|
250
|
1685
|
редуктор МР1 315У-25-250
|
1125
|
редуктор МР1 315У-14-200
|
7,4
|
200
|
2105
|
редуктор МР1 315У-14-200
|
1730
|
редуктор МР1 315У-25-200
|
1405
|
редуктор МР1 315У-14-160
|
5,7
|
160
|
1755
|
редуктор МР1 315У-25-160
|
1080
|
редуктор МР1 315У-14-125
|
7,4
|
125
|
1645
|
редуктор МР1 315У-25-125
|
1385
|
редуктор МР1 315У-14-100
|
100
|
1730
|
редуктор МР1 315У-25-100
|
1405
|
Типоразмер
|
Допускаемая радиальная нагрузка на выходном валу, Н
|
Масса, кг
|
Двигатель
|
L,мм
|
Редукторной части
|
Мотор- редуктора |
Тип
|
Мощность, кВт |
редуктор МР1-315-15-315
|
3000
|
185
|
370
|
4А180М4
|
30
|
1160
|
редуктор МР1-315-16-315
|
330
|
4А160М4
|
18,5
|
1125
|
редуктор МР1-315-26-315
|
420
|
В160М4
|
1195
|
редуктор МР1-315-15-250
|
370
|
4А180М4
|
30
|
1160
|
редуктор МР1-315-16-250
|
330
|
4А160М4
|
18,5
|
1125
|
редуктор МР1-315-26-250
|
420
|
В160М4
|
1195
|
редуктор МР1-315-16-200
|
330
|
4А160М4
|
1125
|
редуктор МР1-315-26-200
|
420
|
В160М4
|
1195
|
редуктор МР1-315-15-160
|
370
|
4А180М6
|
1160
|
редуктор МР1-315-16-160
|
330
|
4А160М6
|
15
|
1125
|
редуктор МР1-315-26-160
|
420
|
В160М6
|
1195
|
редуктор МР1-315-16-125
|
330
|
4А160М6
|
1125
|
редуктор МР1-315-26-125
|
420
|
В160М6
|
1195
|
редуктор МР1-315-16-100
|
330
|
4А160М8
|
11
|
1125
|
редуктор МР1-315-26-100
|
420
|
В160М8
|
1195
|
редуктор МР1-315У-14-315
|
3000
|
185
|
460
|
4A200L4
|
45
|
1275
|
редуктор МР1-315У-25-315
|
535
|
В180М4
|
30
|
1335
|
редуктор МР1 315У-14-250
|
460
|
4A200L4
|
45
|
1275
|
редуктор МР1 315У-25-250
|
535
|
В180М4
|
30
|
1335
|
редуктор МР1 315У-14-200
|
460
|
4А200L4
|
45
|
1275
|
редуктор МР1 315У-14-200
|
420
|
4А200М4
|
37
|
1235
|
редуктор МР1 315У-25-200
|
535
|
В180М4
|
30
|
1365
|
редуктор МР1 315У-14-160
|
460
|
4A200L6
|
1275
|
редуктор МР1 315У-25-160
|
505
|
В180М6
|
18,5
|
1270
|
редуктор МР1 315У-14-125
|
420
|
4А200М6
|
22
|
1235
|
редуктор МР1 315У-25-125
|
505
|
В180М6
|
18,5
|
1270
|
редуктор МР1 315У-14-100
|
420
|
4А200М8
|
1235
|
редуктор МР1 315У-25-100
|
505
|
В180М8
|
15
|
1270
|

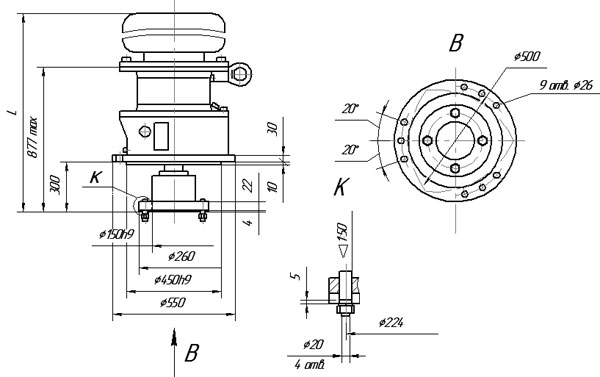

Мотор-редуктор МР1-500
Исполнение Ф1П
![](/img/img/mr1-2.jpg)
Мотор-редукторы МР1-315, МР1-500: технические характеристики
Типоразмер |
Исполнение по монтажу |
Номинальное передаточное число |
Номинальная частота вращения вых-ого вала, об/мин |
Номинальный крутящий момент на выходном валу, Н.м |
МР1-500-11-315 |
Ф1П |
4,6 |
315 |
3920 |
МР1-500-21-315 |
3270 |
МР1-500-12-315 |
2675 |
МР1-500-22-315 |
МР1-500-11-250 |
5,7 |
250 |
4120 |
МР1-500-21-250 |
МР1-500-12-250 |
3370 |
МР1-500-22-250 |
МР1-500-13-250 |
2060 |
МР1-500-23-250 |
МР1-500-12-200 |
7,4 |
200 |
4210 |
МР1-500-22-200 |
МР1-500-13-200 |
2675 |
МР1-500-23-200 |
МР1-500-12-160 |
9,4 |
160 |
4385 |
МР1-500-22-160 |
МР1-500-13-160 |
3215 |
МР1-500-23-160 |
МР1-500-25-160 |
1755 |
МР1-500-45-160 |
МР1-500-12-125 |
11,2 |
125 |
5615 |
МР1-500-13-125 |
4120 |
МР1-500-23-125 |
МР1-500-12-100 |
9,4 |
100 |
5145 |
МР1-500-22-100 |
МР1-500-13-100 |
3460 |
МР1-500-23-100 |
3745 |
MP1-500-12-80 |
11,2 |
80 |
5265 |
МР1-500-22-80 |
МР1-500-13-80 |
4330 |
МР1-500-23-80 |
4680 |
МР1-500-13-64 |
64 |
4385 |
МР1-500-23-64 |
Типоразмер |
Допускаемая радиальная нагрузкана вых-ом валу, Н |
Масса, кг |
Двигатель |
L,мм |
Редукторной части |
Мотор- редуктора |
Тип |
Мощность, кВт |
МР1-500-11-315 |
6 000 |
450 |
1300 |
4А280М4 |
132 |
1850 |
МР1-500-21-315 |
1390 |
2В280S4 |
110 |
1760 |
МР1-500-12-315 |
1005 |
4АМ250М4 |
90 |
1570 |
МР1-500-22-315 |
1245 |
2В250М4 |
1815 |
МР1-500-11-250 |
1250 |
4А280S4 |
110 |
1820 |
МР1-500-21-250 |
1390 |
2В280S4 |
1760 |
МР1-500-12-250 |
1005 |
4АМ250М4 |
90 |
1570 |
МР1-500-22-250 |
1245 |
2В250М4 |
1815 |
МР1-500-13-250 |
825 |
4АМ225М4 |
55 |
1450 |
МР1-500-23-250 |
960 |
ВАО 82-4 |
1510 |
МР1-500-12-200 |
1005 |
4АМ250М4 |
90 |
1570 |
МР1-500-22-200 |
1245 |
2В250М4 |
1815 |
МР1-500-13-200 |
825 |
4АМ225М4 |
55 |
1450 |
МР1-500-23-200 |
960 |
ВАО 82-4 |
1510 |
МР1-500-12-160 |
960 |
4АМ250S4 |
75 |
1580 |
МР1-500-22-160 |
1180 |
2В250S4 |
1785 |
МР1-500-13-160 |
825 |
4АМ225М4 |
55 |
1505 |
МР1-500-23-160 |
960 |
ВАО 82-4 |
1565 |
МР1-500-25-160 |
780 |
В180М4 |
30 |
1490 |
МР1-500-45-160 |
800 |
ВАО 72-4 |
1465 |
МР1-500-12-125 |
960 |
4AМ250S4 |
75 |
1580 |
МР1-500-13-125 |
825 |
4АМ225М4 |
55 |
1505 |
МР1-500-23-125 |
960 |
ВАО 82-4 |
1565 |
МР1-500-12-100 |
940 |
4АМ250М6 |
1620 |
МР1-500-22-100 |
1245 |
2В250М6 |
1835 |
МР1-500-13-100 |
805 |
4АМ225М6 |
37 |
1505 |
МР1-500-23-100 |
960 |
ВАО 82-6 |
40 |
1565 |
MP1-500-12-80 |
905 |
4AМ250S6 |
45 |
1580 |
МР1-500-22-80 |
1180 |
2В250S6 |
1785 |
МР1-500-13-80 |
805 |
4АМ225М6 |
37 |
1505 |
МР1-500-23-80 |
960 |
ВАО 82-6 |
40 |
1565 |
МР1-500-13-64 |
805 |
4АМ225М8 |
30 |
1505 |
МР1-500-23-64 |
960 |
ВАО 82-8 |
1565 |
Мотор-редукторы МР1-315, МР1-500: условное обозначение
МР-1-500-21-250-Ф1В-У3, где
МР - тип мотор-редуктора;
1 - количество ступеней;
500 - делительный диаметр наибольшего колеса с внутренним зубом, мм.;
21 - исполнение по двигателю;
250 - число оборотов выходного вала в мин.;
Ф1В - исполнение по монтажу (Ф1В - вертикальнное, выходным валом вниз, с цилиндрическим концом выходного вала;
Ф2В - горизонтальное, с цилиндрическим концом выходного вала;
Щ - на лапах);
У3 - климатическое исполнение.
