Редуктор ЦДНД-315, ЦДНД-400

от 350000.00 руб.

Редуктор ЦДНД (ЦДНД-315, ЦДНД-400): назначение и сфера применения

Редукторы ЦДНД-315 и ЦДНД-400 относятся к общему типу ЦДНД, который представляет собой редукторы цилиндрического типа, которые изготавливаются из металла наиболее прочного, который оснащен передачами, разработаны они советским инженером М.Н. Новиковым. Редукторы ЦДНД может использоваться в приводах автомобилей, а также других механизмах, призванных производить подъем и передвижение достаточно внушительных по весу грузов. Устройство может изменять крутящий момент, а также частоту движения валов.

Схемы сборки редукторов ЦДНД-315, ЦДНД-400

Редуктор ЦДНД: основные технические характеристики

Типоразмер редуктора	Передаточное число u	*Мт, Нм**	Масса редуктора, кг	Aw_T	Aw_Б
ЦДНД-200	12.5, 20, 31.5, 40	2100	152	200	125
ЦДНД-315		7000	424	315	200
ЦДНД-400		14000	865	400	250

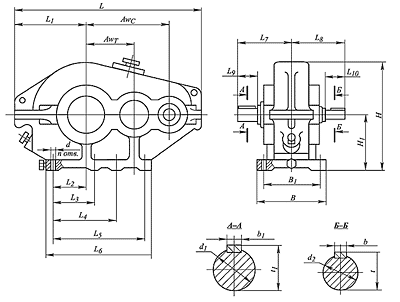

Редуктор ЦДНД: габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	B
ЦДНД-200	685	245	60	-	-	310	440	252	220	105	82	245
ЦДНД-315	1000	345	110	-	240	480	630	365	267	165	82	345
ЦДНД-400	1265	445	155	215	430	645	820	450	330	200	105	425

Типоразмер редуктора	B₁	H	H₁	d	d₁	d₂	t	t₁	b	b₁	n
ЦДНД-200	200	412	212	22	60	40	43	64	12	18	4
ЦДНД-315	280	635	335	26	110	50	53.5	116	14	28	6
ЦДНД-400	340	820	425	33	140	65	69	148	18	36	8

Условное обозначение редуктора ЦДНД при заказе

Редуктор	ЦДНД -	315 -	20 -	21 -	У3

Тип редуктора
Межосевое расстояние тихоходной ступени, мм
Передаточное число
Схема сборки
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Отметим, что Ц - это исполнение конца тихоходного вала цилиндрического.

Отдельно для редуктора ЦДНД-315 можно сказать, что эти редукторы используются для изменения больших мощностей. Области использования достаточно разнообразны. Редуктор ЦДНТ-315 может использоваться в эскалаторах любых торговых центров, а также станций метро.

А редуктор ЦДНД-400 широко применяется в приводах многих автомобилей или любых сложных механизмов. Это двухступенчатые устройства, которые могут вести работу в непрерывном режиме или же с остановками. редукторы ЦДНД-400 вращает валы в разные стороны. Важно обратить внимание на внешнюю среду, в которой предполагается использование редуктора ЦДНД, не должно быть запыленности воздуха, чтобы она не превышала десяти миллиграмм на 1 кубический метр. Кроме того важно проводить регулярное смазывание всех деталей редуктора ЦДНД специальным защитным средством. Если все условия вышеназванные будут соблюдаться, редуктор ЦДНД будет работать максимально длительный срок и приносить максимальную пользу.
