Редукторы типа КЦ2
Редукторы типа КЦ2 (КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300): назначение
Редукторы типа КЦ2 относятся к определенной группе редукторов - это коническо-цилиндрические трехступенчатые редукторы КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300, которые имеют свое назначение, они необходимы для их использования в изделиях подъемно-транспортного оборудования, а кроме того для ремонтно-эксплуатационных нужд работающего оборудования и для увеличения крутящего момента, при этом уменьшая частоту вращения различных машин и механизмов.
Редукторы типа КЦ2 - условия применения
Редукторы данного типа разрешают вращение валов в обе стороны, частота вращения входного вала при этом не должна превышать 1500 об/мин, а окружная скорость зубчатых передач - не больше 12 м/c. Данные редукторы могут работать в непрерывном режиме, нагрузка может быть постоянной или же переменной, направление также может различаться - быть реверсивным или же в одну сторону. Работать редуктор КЦ2 может либо постоянно, либо с остановками через определенные периоды. Климат, в котором могут работать редукторы КЦ2, может быть умеренным или же сухим и влажным тропическим.
Технические характеристики редуктора КЦ2
Тип |
Передаточные числа |
Коэффициент полезного действия |
Масса, кг |
Номинальные |
Фактические |
|
|
редуктор КЦ2-500 |
45 |
43,4 |
0,91 |
420 |
редуктор КЦ2-750 |
71 |
73 |
1240 |
редуктор КЦ2-1000 |
112 |
118 |
2658 |
редуктор КЦ2-1300 |
180 |
182 |
5110 |
Тип |
Вал |
Допускаемая радиальная консольная нагрузка, Н |
номинальное передаточное число |
28 |
45 |
71 |
112 |
180 |
редуктор КЦ2-500 |
Входной |
600 |
900 |
1 300 |
1 450 |
1 500 |
Выходной |
7 500 |
8 500 |
11 500 |
13 200 |
13 200 |
редуктор КЦ2-750 |
Входной |
1 200 |
1 200 |
2 000 |
2 300 |
2 500 |
Выходной |
18 000 |
10 600 |
15 500 |
16 000 |
16 000 |
редуктор КЦ2-1000 |
Входной |
1 000 |
1 700 |
3 300 |
4 100 |
4 500 |
Выходной |
33 500 |
28 000 |
33 500 |
35 500 |
35 500 |
редуктор КЦ2-1300 |
Входной |
8 000 |
8 000 |
12 200 |
14 500 |
16 000 |
Выходной |
73 000 |
77 500 |
92 500 |
92 500 |
92 500 |
Тип |
Номинальная частота вращения входного вала об/мин. |
Допускаемый крутящий момент на выходном валу, Нм |
номинальное передаточное число |
28 |
45 |
71 |
112 |
180 |
редуктор КЦ2-500 |
600 |
2 300 |
2 300 |
2 100 |
2 000 |
2 000 |
1000 |
2 000 |
2 300 |
2 100 |
2 000 |
2 000 |
1500 |
1 900 |
2 300 |
2 100 |
2 000 |
2 000 |
редуктор КЦ2-750 |
600 |
5 800 |
8 450 |
6 980 |
6 750 |
6 750 |
1000 |
5 300 |
8 060 |
6 980 |
6 750 |
6 750 |
1500 |
5 000 |
7 750 |
7 000 |
6 700 |
6 700 |
редуктор КЦ2-1000 |
600 |
16 500 |
20 000 |
16 500 |
15 500 |
15 500 |
1000 |
15 000 |
19 000 |
16 500 |
15 500 |
15 000 |
1500 |
14 500 |
18 500 |
16 500 |
15 500 |
15 500 |
редуктор КЦ2-1300 |
600 |
28 000 |
38 700 |
38 700 |
37 500 |
37 500 |
1000 |
25 800 |
38 700 |
38 700 |
37 500 |
37 500 |
1500 |
24 300 |
37 500 |
37 500 |
37 500 |
37 500 |
Отметим, что значения допускаемого крутящего момента на выходном валу в таблице приведены в условиях, что работа редуктора КЦ2 ведется непрерывная и спокойная, длиться она 8 ч в сутки. Если рассматривать другие условия работы, важно учитывать поправочный коэффициент.
Для смазки применяется масло ИРП-150 ТУ 38-101451-78 (-10…+50°С), ИТП-200 ТУ 38-101292-79 (-10…+50°С), ИТП-300 ТУ 38-101292-79(-5…+50°С), ТАП-15В ГОСТ 23652-79 (-20…+50°С),ТСп-10 ГОСТ 23652-79 (-40…+25°С). В скобках указана температура окружающей среды.

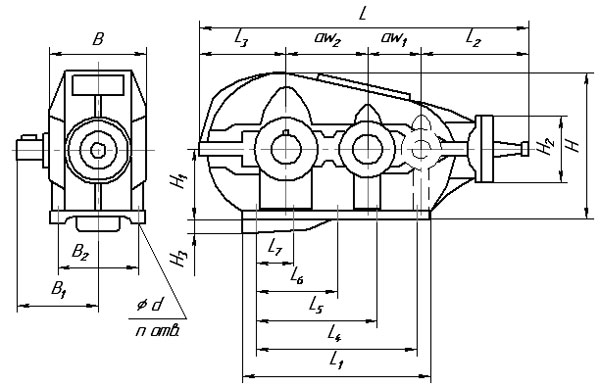

Габаритные и присоединительные размеры редуктора КЦ2
![](/img/img/kc2.jpg)
Тип |
awl |
aw2 |
В |
Bl |
B2 |
L |
Ll |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
редуктор КЦ2-500 |
200 |
300 |
350 |
325 |
300 |
1300 |
830 |
460 |
400 |
705 |
0 |
310 |
0 |
редуктор КЦ2-750 |
300 |
450 |
550 |
470 |
470 |
1883 |
1260 |
625 |
525 |
1120 |
860 |
570 |
380 |
редуктор КЦ2-1000 |
400 |
600 |
690 |
620 |
600 |
2482 |
1700 |
848 |
645 |
1530 |
1170 |
810 |
530 |
редуктор КЦ2-1300 |
500 |
800 |
850 |
790 |
740 |
3168 |
2200 |
1030 |
820 |
2030 |
1560 |
1100 |
700 |
Тип |
H |
Hl |
H2 |
H3 |
n |
d |
редуктор КЦ2-500 |
600 |
315 |
180 |
- |
6 |
21 |
редуктор КЦ2-750 |
765 |
335 |
240 |
130 |
10 |
32 |
редуктор КЦ2-1000 |
956 |
400 |
320 |
200 |
10 |
32 |
редуктор КЦ2-1300 |
1272 |
530 |
340 |
240 |
10 |
38 |

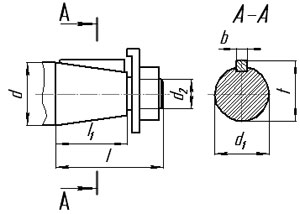

Размеры входного вала редукторов КЦ2-500, КЦ2-750, КЦ2-1000, КЦ2-1300:
![](/img/img/kc2-1.jpg) |
Тип |
l |
ll |
b |
t |
d |
d2 |
редуктор КЦ2-500 |
110 |
82 |
10 |
36,9 |
40 |
M24x2 |
редуктор КЦ2-750 |
12 |
46,9 |
50 |
M36x3 |
редуктор КЦ2-1000 |
140 |
105 |
16 |
60 |
редуктор КЦ2-1300 |
170 |
130 |
22 |
51,25 |
90 |
M42x3 |
|

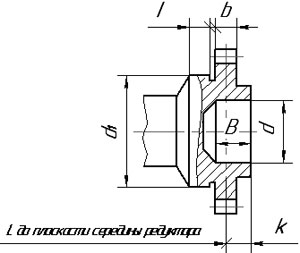

Размеры концов выходных валов редукторов КЦ2-750, КЦ2-1000, КЦ2-1300, КЦ2-500:
- в виде зубчатой муфты ![](/img/img/kc2-2.jpg) |
Тип |
m |
z |
b |
L |
l,не
менее
|
k |
В |
D |
dH7 |
d1 |
редуктор КЦ2-500 |
3 |
56 |
25 |
240 |
22 |
30 |
55 |
174 |
110 |
180 |
редуктор КЦ2-750 |
4 |
56 |
35 |
350 |
22 |
32 |
60 |
232 |
140 |
240 |
редуктор КЦ2-1000 |
6 |
46 |
35 |
443 |
25 |
38 |
75 |
288 |
180 |
300 |
редуктор КЦ2-1300 |
6 |
56 |
40 |
560 |
30 |
45 |
85 |
348 |
215 |
360 |
|

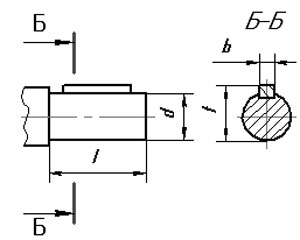

- цилиндрического ![](/img/img/kc2-3.jpg) |
Тип |
l |
b |
d m6 |
t |
редуктор КЦ2-500 |
140 |
20 |
70 |
74,5 |
редуктор КЦ2-750 |
170 |
25 |
90 |
95,0 |
редуктор КЦ2-1000 |
250 |
32 |
130 |
137,0 |
редуктор КЦ2-1300 |
350 |
45 |
190 |
200,0 |
|
Варианты сборки редуктора КЦ2
![](/img/img/kc2-4.jpg)
Условное обозначение при заказе редуктора типа КЦ2
КЦ2-500-75-41Ц-У3, где:
КЦ2 - тип редуктора;
500 – межосевое расстояние, мм;
75 - номинальное передаточное число;
41 - вариант сборки;
Ц - цилиндрический конец выходного вала;
У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69
Отметим, что исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
