Редукторы типа КЦ1

цена по запросу

Мы предлагаем для вас редуктор КЦ (КЦ1 и КЦ2) в различных моделях:

• редуктор КЦ 1 - 200;
• редуктор КЦ 1 - 250;
• редуктор КЦ 1 - 300;
• редуктор КЦ 1 - 350;
• редуктор КЦ 1 - 400;
• редуктор КЦ 1 - 500.

Редуктор КЦ: назначение редукторов КЦ1

Данные редукторы относятся к редукторам коническо-цилиндрического двухступенчатого типа, редуктор КЦ необходим для применения его в изделиях подъемно-транспортного оборудования, а также для различных ремонтно-эксплуатационных нужд уже действующего оборудования. Редуктор КЦ призван увеличивать крутящий момент, а частоту вращения различных машин или механизмов при этом уменьшать

Редуктор КЦ 1: условия применения

Редуктор КЦ 1 предполагают вращение валов в обе стороны, частота вращения входного вала при этом не должна превышать 1500 об/мин, а окружная скорость зубчатых передач должна быть не больше 12 м/с.

Редуктор КЦ 1 рассчитан на то, что работать он будет непрерывно, нагрузка может быть при этом как постоянной, так и переменной, одного направления и реверсивной. Работать редуктор типа КЦ1 может постоянно, но с периодическими остановками.

Климатические условия для работы редуктора КЦ 1 могут быть достаточно разнообразными, это может быть район с умеренным климатом, с тропическим (сухой и влажный).

Технические характеристики: редуктор КЦ 1

Отметим, что значения допускаемого крутящего момента на выходном валу во всех таблицах приведены при определенных условиях - спокойная непрерывная работа редуктора КЦ 1 в течение восьми часов в сутки. Если же условия работы изменены, необходимо ввести поправочный коэффициент. Если вести работу с другими числами оборотов входного вала, для того чтобы найти все значения параметров, необходимо использовать метод интерполяции.

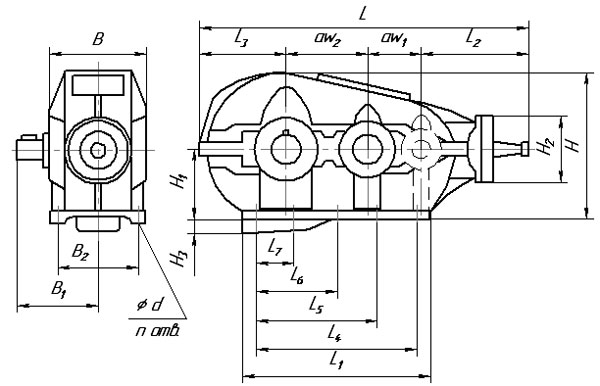

Редуктор КЦ 1: габаритные и присоединительные размеры

Отдельно для редукторов КЦ1-200, КЦ1-250, КЦ1-300 отметим, что они не имеют выступающего картера.

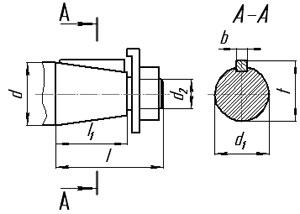

Редуктор КЦ 1: Размеры входного вала

Тип l ll b t d d2 редуктор КЦ1-200 110 82 10 36,9 40 M24x2 редуктор КЦ1-250 12 46,9 50 M36x3 редуктор КЦ1-300 редуктор КЦ1-400 140 105 16 51,25 60 M42x3 редуктор КЦ1-500 170 130 22 85,5 90 M64x4

Редуктор КЦ 1: размеры концов выходных валов

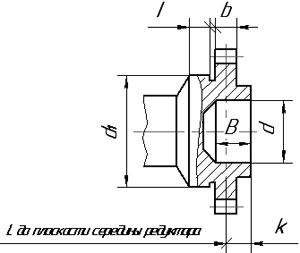

в виде зубчатой муфты

Тип m z b L l,не менее k В D dH7 d1 редуктор КЦ1-200 3 40 26 194,5 20 14,5 45 126 80 130 редуктор КЦ1-250 3 48 25 240 20 27 48 150 90 160 редуктор КЦ1-300 3 56 25 295 22 30 55 174 110 180 редуктор КЦ1-400 4 56 35 338 22 32 60 323 140 240 редуктор КЦ1-500 4 56 35 390 22 32 60 232 140 240

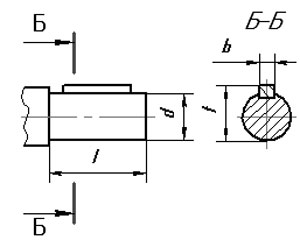

цилиндрического

Тип l b d m6 t редуктор КЦ1-200 80 14 45 48,5 редуктор КЦ1-250 110 16 55 59,0 редуктор КЦ1-300 140 20 70 74,5 редуктор КЦ1-400 170 25 90 95,0 редуктор КЦ1-500 210 28 110 116,0

Редуктор КЦ 1: варианты сборки

Редуктор КЦ 1 условное обозначение:

КЦ1-200-28-41Ц-У3, где:

КЦ1 - тип редуктора;

200 - межосевое расстояние, мм;

28 - номинальное передаточное число;

41 - вариант сборки;

Ц - цилиндрический конец выходного вала;

У3 - климатическое исполнение и категория размещения по ГОСТ 15150-69

Важно. Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
