ЦТНД-315, ЦТНД-400, ЦТНД-500

цена по запросу

Предлагаем вашему вниманию цилиндрические горизонтальные трехступенчатые редукторы типа ЦТНД-315, ЦТНД-400 и ЦТНД-500.

Редуктор ЦТНД: назначение

Редуктор ЦТНД, который является цилиндрическим горизонтальным трехступенчатым редукторам необходим для того, чтобы производить изменение крутящего момента, а также частоты вращения вала в диапазоне передаточных чисел от 63 до 160. Типы редукторов ЦТНД:

редуктор ЦТНД - 315;
редуктор ЦТНД - 400;
редуктор ЦТНД -500.

Конкретно редукторы ЦНТД, которые имеют две линии зацепления, используются для приводов конвейеров, элеваторов, питателей, а также иных машин, ведущих эксплуатацию в угольной промышленности.

Условия применения редуктора цилиндрического ЦТНД

нагрузка может быть знакопеременной;
валы вращаются в любую сторону;
частота вращения входного вала составляет не более 1500 об/мин;
климатическое исполнение У, Т(для категорий размещения 1-3) и УХЛ и О (для категорий размещения 4) по ГОСТ 15150-69.

Наша компания имеет возможности осуществления поставок по России.

Редуктор ЦТНД: технические характеристики (ЦТНД-315, ЦТНД-400, ЦТНД-500)

Типоразмер редуктора	Передаточное отношение	Номинальный крутящий момент на выходному валу,Н х м
редуктор ЦТНД-315	63,80,100,125,160	8300
редуктор ЦТНД-400		17000
редуктор ЦТНД-500		28500

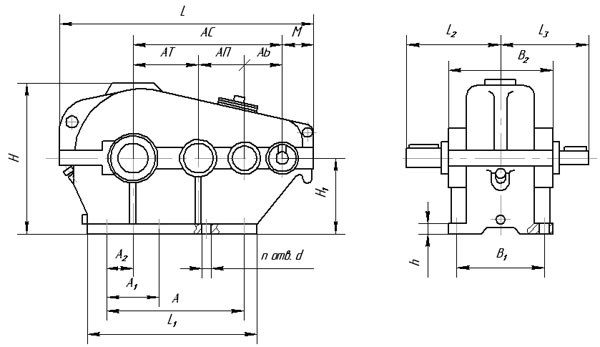

Редуктор ЦТНД: габаритные и присоединительные размеры, характерные для цилиндрического редуктора типа ЦТНД

редуктор ЦТНД

Типоразмер редуктора	А_С	А_Б	А_П	А_Т	А	А₁	А₂	В	В₁	В₂	В₃
редуктор ЦТНД-315	640	125	200	315	560	280	130	345	280	350	640
редуктор ЦТНД-400	810	160	250	400	720	240	170	425	340	430	820
редуктор ЦТНД-500	1015	200	315	500	915	305	215	480	400	495	985

Типоразмер редуктора	Н	h	L	L1	L2	L3	d	n	Масса,кг
редуктор ЦТНД-315	335	30	1110	680	340	243	26	6	505
редуктор ЦТНД-400	425	40	1385	860	455	307	33	8	940
редуктор ЦТНД-500	500	40	1720	1080	517	340	33	8	1480

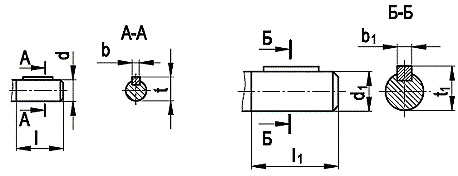

Размеры концов валов редуктора ЦТНД


входной	выходной

Типоразмер редуктора	d	l	b	t	d₁	l₁	b₁	t₁
Типоразмер редуктора	мм
редуктор типа ЦТНД - 315	32	58	10	35	110	140	28	116
редуктор типа ЦТНД - 400	40	82	12	43	140	200	36	148
редуктор типа ЦТНД - 500	50	82	14	53,5	160	240	40	169

Редуктор ЦТНД: Варианты сборки

редуктор ЦТНД

Условное обозначение редуктора ЦТНД при заказе:

редуктор ЦТНД-315-125-12-У1, где

ЦТНД – тип;

315 – межосевое расстояние тихоходной ступени;

125 – передаточное число;

12 – вариант сборки;

У1 – климатическое исполнение и категория размещения.
