Муфта цепная

цена по запросу

Пример условного обозначения: муфта цепная

Муфта 1000-1-56-1-У3 ГОСТ 20742-93

Здесь в примере номинальный крутящий момент М_кр=1000 Н•м, тип 1, диаметр посадочного отверстия полумуфты d=56 мм, полумуфты имеют исполнение 1, климатическое исполнение У, категория 3.

Или:

Муфта 1000-2-56-1-60-2-У3 ГОСТ 20742-93

Здесь изменяется тип (на второй), диаметр посадочного отверстия одной полумуфты d=60 мм, исполнения 2.

Или:

Муфта 1000-1-8x52x60x108-3-У3 ГОСТ 20742-93

Здесь то же, типа 1, с полумуфтами исполнения 3, с наружным диаметром шлицев d=60 мм.

Или:

Муфта 1000-2-60-1-60xH7x1,5-4-У3 ГОСТ 20742-93

Здесь то же, типа 2, с диаметром посадочного отверстия одной полумуфты d=60 мм, исполнения 1, с наружным диаметром зубьев шлицев другой полумуфты d=60 мм, посадкой по диаметру центрирования Н7, модулем m=1,5 мм, исполнения 4.

Опросный лист (скачать)

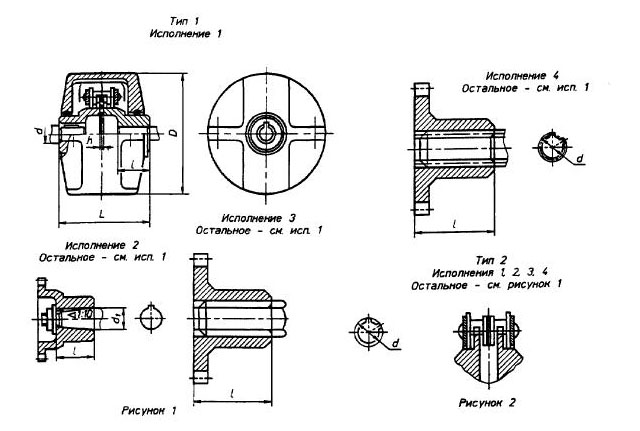

Муфта цепная

Параметры и размеры: муфта цепная (размеры, мм)

Номинальный крутящий момент М_кр, Н•м	d Н7	d₁ Н9	d Н7	d₁ Н9	D, не более	L, не более, для исполнений			L, h14 для исполнений			Компенсирующие свойства
	Ряд 1		Ряд 2			1	2	3,4	1	2	3,4	Угловое смещение осей валов, не более	Радиальное смещение осей валов, не более
63	20		-		110	102	80	74	36	25	36	1,0	0,16
	22		-
	-		24
	25		-			122	92	86	42	27	42
	28		-
125	25		-		125								0,20
	28		-
	30		-			162	124		58	39
	32		-
	35		-
	36		-
250	32		-		140								0,25
	35		-
	36		-
	-		38
	40		-			222	172	118	82	57	58
	-		42
	45		-
500	40		-		200								0,32
	-		42
	45		-
	-		48
	50		-
	-		53
	55		-
	-		56
1000	50		-		210								0,40
	-		53
	55		-
	-		56
	60		-			284	220	168	105	73	82
	63		-
	-		65
	70		-
	71		-
2000	63		-		280								0,50
	-		65
	70		-
	71		-
	-		75
	80		-			344	272	214	130	94	105
	-		85
	90		-
4000	80		-		310								0,60
	-		85
	90		-
	-		95
	100		-			424	342	264	165	124	130
	-		105
	110		-
8000	100		-		350								0,80
	-		105
	110		-
	-		120
	125		-
	-		130			504	408	334	200	154	165
	140		-

Номинальный крутящий момент М_кр, Н•м	d Н7	d₁ Н9	d Н7	d₁ Н9	Частота вращения c^-1 не более	Обозначение цепи по ГОСТ 13568	Число звеньев цепи (число зубьев полумуфты)	h	Масса, кг, не более, для исполнений
	Ряд 1		Ряд 2						1,2	3,4
63	20		-		25	ПР-19,05-3180	12	1,3	2,2	2,0
	22		-
	-		24
	25		-						2,5
	28		-
125	25		-		22	ПР-24,4-6000	10	1,8	3,0	2,5
	28		-						4,0	3,3
	30		-
	32		-
	35		-
	36		-
250	32		-		20		12		4,5	4,0
	35		-
	36		-
	-		38
	40		-						5,5	4,5
	-		42
	45		-
500	40		-		18	ПР-31,75-8900	14	2,0	11,0	8,0
	-		42
	45		-
	-		48						12,5	9,5
	50		-
	-		53
	55		-
	-		56
1000	50		-		16	ПР-38,1-12700	12	3,5	13,0	8,0
	-		53
	55		-
	-		56
	60		-			ПР-50,8-22700			18,0	14,0
	63		-
	-		65
	70		-
	71		-
2000	63		-		14			3,8	25,0	22,0
	-		65
	70		-						27,0	23,0
	71		-
	-		75
	80		-						36,0	32,0
	-		85
	90		-
4000	80		-		12		14		44,0	40,0
	-		85
	90		-
	-		95
	100		-						50,0	45,0
	-		105
	110		-
8000	100		-		11		16		53,0	48,0
	-		105
	110		-						65,0	57,0
	-		120
	125		-
	-		130						83,0	72,0
	140		-

Отметим, что первый ряд является предпочтительным.

Основные параметры и размеры муфт с двухрядной цепью

Номинальный крутящий момент М_кр, Н•м	d Н7	d₁ Н9	d Н7	d₁ Н9	D, не более	L, не более, для исполнений			L, h14 для исполнений			Компенсирующие свойства
	Ряд 1		Ряд 2			1	2	3,4	1	2	3,4	Угловое смещение осей валов, не более	Радиальное смещение осей валов, не более
63	20		-		110	102	80	74	36	25	36	1,0	0,16
	22		-
	-		24
	25		-			122	92	86	42	27	42
	28		-
125	25		-		125								0,20
	28		-
	30		-			162	124		58	39
	32		-
	35		-
	36		-
250	32		-		140								0,25
	35		-
	36		-
	-		38
	40		-			222	172	118	82	57	58
	-		42
	45		-
500	40		-		200								0,32
	-		42
	45		-
	-		48
	50		-
	-		53
	55		-
	-		56
1000	50		-		210								0,40
	-		53
	55		-
	-		56
	60		-			284	220	168	105	73	82
	63		-
	-		65
	70		-
	71		-
2000	63		-		280								0,50
	-		65
	70		-
	71		-
	-		75
	80		-			344	272	214	130	94	105
	-		85
	90		-
4000	80		-		310								0,60
	-		85
	90		-
	-		95
	100		-			424	342	264	165	124	130
	-		105
	110		-
8000	100		-		350								0,80
	-		105
	110		-
	-		120
	125		-
	-		130			504	408	334	200	154	165
	140		-

Отметим, что первый ряд является предпочтительным.

Номинальный крутящий момент М_кр, Н•м	Частота вращения c^-1 не более	Обозначение цепи по ГОСТ 13568	Число звеньев цепи (число зубьев полумуфты)	h	Масса, кг, не более, для исполнений
					1,2	3,4
63	25	ПР-19,05-3180	12	1,3	2,2	2,0
					2,5
125	22	ПР-24,4-6000	10	1,8	3,0	2,5
					4,0	3,3
250	20		12		4,5	4,0
					5,5	4,5
500	18	ПР-31,75-8900	14	2,0	11,0	8,0
					12,5	9,5
1000	16	ПР-38,1-12700	12	3,5	13,0	8,0
		ПР-50,8-22700			18,0	14,0
2000	14			3,8	25,0	22,0
					27,0	23,0
					36,0	32,0
4000	12		14		44,0	40,0
					50,0	45,0
8000	11		16		53,0	48,0
					65,0	57,0
					83,0	72,0

Основные параметры и размеры муфт с двухрядной цепью (размеры мм)

Номинальный крутящий момент М_кр, Н•м	d Н7	d₁ Н9	d Н7	d₁ Н9	D, не более	L, не более, для исполнений			L, h14 для исполнений			Компенсирующие свойства
	Ряд 1		Ряд 2			1	2	3,4	1	2	3,4	Угловое смещение осей валов, не более	Радиальное смещение осей валов, не более
63	20		-		75	108	86	80	36	25	36	1,0	0,20
	22		-
	-		24
	25		-		85
	28		-		95	128	98	92	42	27
125	25		-										0,25
	28		-
	30		-
	32		-		105	170	132	94	58	39	42
	35		-
	36		-
250	32		-		115								0,32
	35		-
	36		-
	-		38
	40		-
	-		42		125	230	180	126	82	57	58
	45		-
500	40		-		170	232	182	128					0,40
	-		42
	45		-
	-		48
	50		-
	-		53
	55		-
	-		56
1000	50		-		190								0,50
	-		53
	55		-
	-		56					132
	60		-			296	232	180	105	73	82
	63		-
	-		65
	70		-
	71		-
2000	63		-		250								0,60
	-		65
	70		-					183
	71		-
	-		75
	80		-			363	291	233	130	94	105
	-		85
	90		-
4000	80		-		320							1,2	0,80
	-		85
	90		-
	-		95
	100		-			447	369	287	165	124	130
	-		105
	110		-
8000	100		-		340								1,00
	-		105
	110		-
	-		120
	125		-
	-		130			530	434	360	200	154	165
	140		-
16000	125		-		440								1,20
	-		130
	140		-
	-		150
	160		-			610	490	430	240	184	200
	-		170
	180		-

Продолжение таблицы "Основные параметры и размеры муфт с двухрядной цепью (размеры мм)" смотрите поссылке

Отметим, что первый ряд является предпочтительным.
