Муфта кулачковая упругая со звездочкойМуфта кулачковая упругая со звездочкой является муфтой общемашиностроительного применения, необходима она для того, чтобы передавать крутящий момент путем соединения, еще его называют геометрическим замыканием, соосных валов. Тип муфты кулачковая упругая со звездочкой - сцепная управляемая, то есть такая муфта необходима для присоединения электродвигателя к приборным механизмам. Муфта кулачковая упругая со звездочкой призвана соединять валы, которые приобретают в рабочем процессе незначительные перекосы и смещения осей. Упругий элемент, который носит название венец, дает возможность компенсировать не очень большие осевые, а также радиальные и угловые смещения. Опросный лист (скачать)Муфта кулачковая упругая со звездочкой: преимуществаК особенностям конструкции данного вида муфты можно отнести то, что она обеспечивает работу всех ее несущих элементов на сжатие, а этот факт значительно увеличивает допустимые эксплуатационные нагрузки на узел в целом. Есть возможность компенсации незначительного смещения валов, которое возникает при монтаже или тепловом расширении в процессе работы, это обеспечивает специальный профиль кулачков и упругий материал зубчатого венца, также они дают возможность эффективно гасить крутильные колебания. Муфта кулачковая упругая со звездочкой может осуществлять передачу значительного крутящего момента, при этом отличаясь компактностью, небольшим весом, а также низким моментом инерции.Данная муфта дает гарантию на передачу мощности с погашением крутильных колебаний и со смягчением ударов, эти удары могут появляться в результате неравномерной работы двигателя. Муфта кулачковая упругая со звездочкой: конструкция

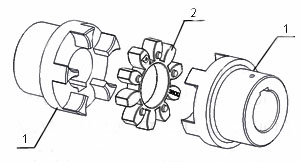

Муфта кулачковая состоит из двух полумуфт, которые с внутренних сторон оснащены кулачками, причем профиль такого кулачка может иметь либо треугольную, либо трапециевидную форму. В промежутке между кулачками стоит специальный эвольвентный зубчатый венец, благодаря которому кулачки и ведут взаимное зацепление при замыкании полумуфт, когда идет работа. Когда возникает необходимость передавать движения в обе стороны, две полумуфты закрепляются на валах и становятся неподвижны, а вращает их уже подвижная полумуфта, которая имеет возможность перемещаться по шлицам или шпонке к одной из неподвижных. Какой муфте будет передаваться вращение зависит от того, в какую сторону направляется подвижная муфта. Комплектность поставки
Когда вы будете осуществлять приемку муфты кулачковой, важно произвести проверку перечня поставке всех деталей, как приведено в таблице выше. Материал изготовления муфты кулачковойИзготавливается муфта кулачковая из стали, при этом предел ее прочности на разрыв должен быть не меньше 220•104 Па. Мы также можем изготовить для вас муфту из некоторых других материалов, если заказчику это необходимо, однако для данного материала также должно быть соблюдено условие прочности на разрыв (не меньше 220•104 Па). Для того, чтобы муфта кулачковая правильным образом работала и при этом безаварийно и длительный срок, очень важно правильным образом определить ее параметры. Подбор муфты обязательно должен осуществляться с учетом нагрузок, а также габаритных размеров самого оборудования. Правильно выбрать муфту вам всегда помогут наши высококвалифицированные специалисты. Отметим, что когда ведется использование кулачковой муфты в составе силовых приводов, которые подвергаются в свою очередь крутильным колебаниям, важно сделать расчет, исходя из номинального крутящего момента и размера вала, это обеспечит долгий срок службы, а также безотказную работу всего узла. К силовым приводам, о которых идет речь, можно отнести дизельные двигатели, насосы, поршневые компрессоры, электрогенераторы и т.д. Абсолютно все такие расчеты наши специалисты всегда готовы для вас выполнить и определить необходимые параметры муфты.

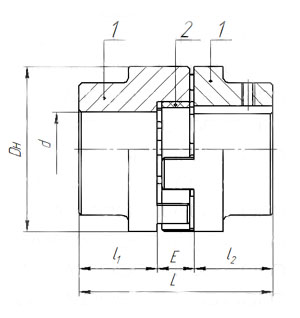

Подбор муфты кулачковой по параметрам
Муфта кулачковая упругая со звездочкой - условия транспортировки и храненияПеревозить муфту кулачковую лучше разобранном виде, однако можно произвести транспортировку и в собранном состоянии, если есть особые пожелания заказчика, в этом случае муфта перевозится без упаковки, поэтому важно обеспечить защиту всех деталей муфты от внешних воздействий, таких как коррозия, разнообразные удары, механические повреждения, важно, чтобы упругий элемент муфты не контактировал с различными агрессивными веществами, к которым относятся масло, бензин, растворитель, кислота, щелочь, а также некоторые другие. Теперь рассмотрим условия, в которых муфту кулачковую предпочтительно хранить:
Муфта кулачковая упругая со звездочкой - особенности монтажа и эксплуатацииРекомендуется произвести небольшой нагрев перед тем, как осуществлять монтаж ступицы на вал, это значительно облегчит установку. Важно обеспечить осевое крепление ступицы при использовании установочного винта или упорной шайбы. Использовать муфту кулачковую можно при температуре воздуха -30 до +90°С (кратковременный нагрев возможен до +120°С). Такое ограничение температур объясняется тем, что важно обеспечить длительную работу упругого элемента без отказов (иначе он называется зубчатый венец). Для обеспечения максимального эффекта от работу муфты кулачковой с минимизацией ее износа важно строго соблюдать соосность валов. Отметим, что включать муфту необходимо на тихом ходу, скорость вращения при этом не должна превышать ста оборотов в минуту. Этот факт обусловлен тем, что если произвести включение на более высокой скорости, износ детали будет значительно выше. А вот выключать можно на ходу. Муфта может потребовать некоторого ремонта в том случае, если в процессе ее использования кулачки муфты повредились или же на их углах появились скосы. В этих случаях можно произвести ремонт наплавкой металла и последующей обработкой. Отметим, что в ходе работы муфты, кулачки полумуфт всегда должны входить в зацепление. Муфта кулачковая упругая со звездочкой - область примененияМуфта кулачковая используется в широком спектре промышленного применения, так как имеет много преимуществ, которые уже описаны выше. Это могут быть ленточные конвейеры, центробежные компрессоры, насосы, электродвигатели, генераторные установки, всяческие станки, мешалки, тяжелые мельницы, дробилки, подъемники и т.д. Причем некоторые типы кулачковых муфт могут использоваться даже в высокофорсированных коробках передач спортивных и гоночных автомобилей. Опросный лист (скачать) |
|
