Для приводных цепей 16А-1/ПР25,4
Предлагаем вашему вниманию звездочки для приводных цепей 16А-1/ПР25,4, которые изготовлены из высококачественной прочной стали 45, твердость ее 35…42HRC. Диаметр ролика цепи для данного типа звездочек, а также расстояние между пластинами составляет 15,88 мм., шаг цепи при этом - 25,4 мм.
Звездочки для приводных цепей 16А-1/ПР25,4 широко применяются в составе цепного привода для того, чтобы осуществлять передачу движения от электродвигателя к исполнительному органу. Отметим, что эффективность использования высока и при малых, и при высоких скоростях.
Технические характеристики: звездочки для приводных цепей 16А-1/ПР25,4:

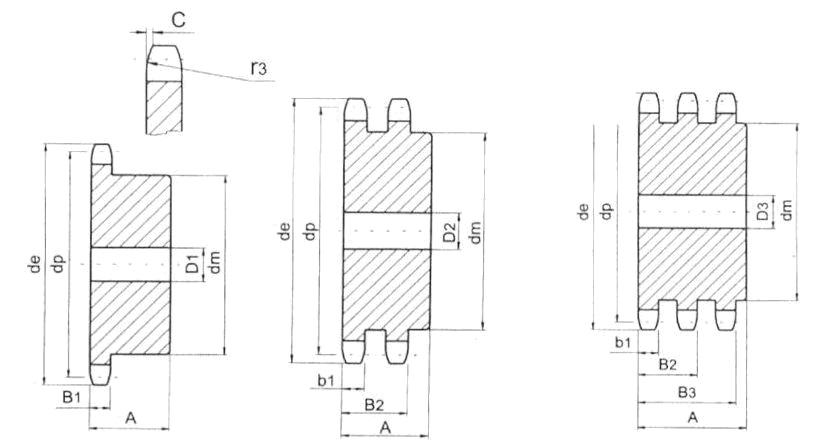

Геометрия профиля зубьев звездочки |
мм |
Радиус закругления r3 |
26 |
Фаска С |
2,5 |
Ширина однорядного зуба В1 |
15,88 |
Ширина зуба двухрядной звездочки b1 |
15,8 |
Ширина двухрядной звездочки В2 |
45,17 |
Ширина трехрядной звездочки В3 |
74,46 |
Шаг цепи |
25,4 |
Раст. между пластинами цепи |
15,88 |
Диаметр ролика цепи |
15,88 |
Материал Сталь 45 , твердость 35…42HRC |
![](/useruploads/images/zvezd5.jpg)
Число зубьев z | de | dp | однорядные | двухрядные | трехрядные |
dm | D1 | A | dm | D2 | A | dm | D3 | A |
8 9 10 11 12 |
77.0 85.0 93.0 101.5 109.0 |
66.37 74.27 82.19 90.14 98.14 |
42 50 55 61 69 |
16 16 16 16 16 |
35 35 35 40 40 |
42 50 56 64 72 |
16 16 16 20 20 |
65 65 65 70 70 |
42 50 56 64 72 |
20 20 20 25 25 |
95 95 95 100 100 |
13 14 15 16 17 |
117.0 125.0 133.0 141.0 149.0 |
106.12 114.15 122.17 130.20 138.22 |
78 84 92 100 100 |
16 16 16 20 20 |
40 40 40 45 45 |
80 88 96 104 112 |
20 20 20 20 20 |
70 70 70 70 70 |
80 88 96 104 112 |
25 25 25 25 25 |
100 100 100 100 100 |
18 19 20 21 22 |
157.0 165.2 173.2 181.2 189.3 |
146.28 154.33 162.38 170.43 178.48 |
100 100 100 110 110 |
20 20 20 20 20 |
45 45 45 50 50 |
120 128 130 130 *130 |
20 20 20 25 25 |
70 70 70 70 70 |
120 128 130 *130 *130 |
25 25 25 25 25 |
100 100 100 100 100 |
23 24 25 26 27 |
197.5 205.5 213.5 221.6 229.6 |
186.53 194.59 202.66 210.72 218.79 |
110 110 110 120 120 |
20 20 20 20 20 |
50 50 50 50 50 |
*130 *130 *130 *130 *130 |
25 25 25 25 25 |
70 70 70 70 70 |
*130 *130 *130 *130 *130 |
25 25 25 30 30 |
100 100 100 100 100 |
28 29 30 31 32 |
237.7 245.8 254.0 262.0 270.0 |
226.85 234.92 243.00 251.08 259.13 |
120 120 120 *120 *120 |
20 20 20 25 25 |
50 50 50 50 50 |
*130 *130 *130 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*130 *130 *130 *140 *140 |
30 30 30 30 30 |
100 100 100 100 100 |
33 34 35 36 37 |
278.5 287.0 296.2 304.6 312.6 |
267.21 275.28 283.36 291.44 299.51 |
*120 *120 *120 *120 *120 |
25 25 25 25 25 |
50 50 50 50 50 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*140 *140 *140 *140 *140 |
30 30 30 30 30 |
100 100 100 100 100 |
38 39 40 41 42 |
320.7 328.8 336.9 345.0 353.0 |
307.59 315.67 323.75 331.81 339.89 |
*120 *120 *120 *125 *125 |
25 25 25 25 25 |
50 50 50 68 68 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*140 *140 *140 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
43 44 45 46 47 |
361.1 369.1 377.1 385.2 393.2 |
347.97 356.05 364.12 372.20 380.28 |
*125 *125 *125 *125 *125 |
25 25 25 25 25 |
68 68 68 68 68 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
70 70 70 70 70 |
*160 *160 *160 *160 *160 |
30 30 30 30 30 |
100 100 100 100 100 |
48 49 50 51 52 |
401.3 409.3 417.4 425.5 433.6 |
388.36 396.44 404.52 412.60 420.68 |
*125 *125 *125 *125 *125 |
25 25 25 25 25 |
68 68 68 68 68 |
*140 *140 *140 *150 *150 |
25 25 25 25 25 |
70 70 70 85 85 |
*160 *160 *160 *180 *180 |
30 30 30 30 30 |
100 100 100 110 110 |
53 54 55 56 57 |
441.7 446.3 457.9 466.0 474.0 |
428.76 436.84 444.92 453.01 461.08 |
*125 *125 *125 *125 *125 |
25 25 25 25 25 |
68 68 68 68 68 |
*150 *150 *150 *150 *150 |
25 25 25 25 25 |
85 85 85 85 85 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
58 59 60 62 64 |
482.1 490.2 498.3 514.5 530.7 |
469.16 477.24 485.23 501.49 517.65 |
*133 *133 *133 *133 *140 |
25 25 25 25 25 |
68 68 68 68 68 |
*150 *150 *150 *150 *160 |
25 25 25 25 25 |
85 85 85 85 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
65 66 68 70 72 |
538.8 546.8 562.9 579.2 595.4 |
525.73 533.80 549.98 566.15 582.31 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
68 68 68 68 68 |
*160 *160 *160 *160 *160 |
25 25 25 25 25 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
75 76 78 80 85 |
619.7 627.0 643.3 660.0 699.9 |
606.56 614.64 630.81 646.97 687.39 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
68 68 68 68 78 |
*160 *160 *160 *160 *160 |
25 25 25 25 25 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
90 95 100 110 114 |
740.3 781.1 821.1 902.0 934.3 |
727.80 768.22 808.64 889.48 921.81 |
*140 *140 *140 *140 *140 |
25 25 25 25 25 |
78 78 78 78 78 |
*160 *160 *160 *160 *160 |
25 25 25 25 25 |
90 90 90 90 90 |
*180 *180 *180 *180 *180 |
30 30 30 30 30 |
110 110 110 110 110 |
120 125 |
982.8 1023.3 |
970.32 1010.73 |
*140 *140 |
25 25 |
78 78 |
*160 *160 |
25 25 |
90 90 |
*180 *180 |
30 30 |
110 110 |
