Для приводных цепей 06В-1/ПР9,525
Мы предлагаем вашему вниманию приводные звездочки, которые подходят под все основные виды роликовых сетей. Звездочки для приводных цепей адаптированы под использование с этими цепями, их конструкции соответствуют положениям ГОСТ, а также стандартам ISO.
Вы всегда имеете возможность выбора необходимого оборудования по особенностям конструкции, а также по количеству рядов изделия:
- однорядные элементы;
- двухрядные элементы;
- трехрядные элементы.
Важно помнить, что правильный выбор компонентов цепной передачи обеспечит долгую службу конструкции и, кроме того, ее надежность.
Технические характеристики: звездочки для приводных цепей 06В-1/ПР9,525:

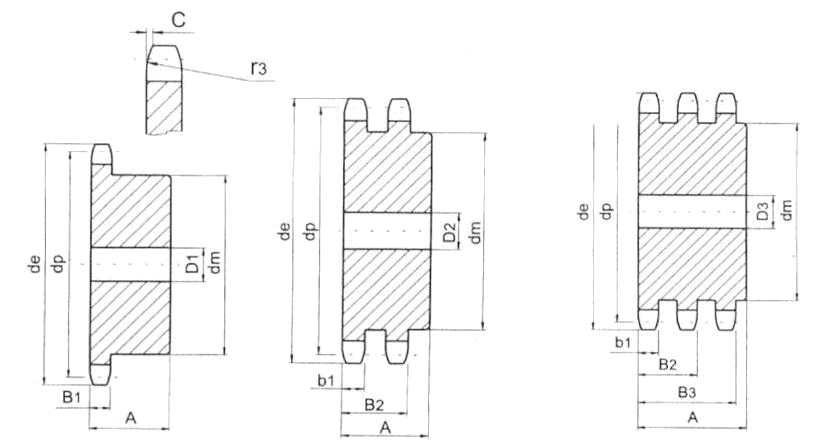

| Геометрия профиля зубьев звездочки |
мм |
| Радиус закругления r3 |
10 |
| Фаска С |
1 |
| Ширина однорядного зуба В1 |
5,3 |
| Ширина зуба двухрядной звездочки b1 |
5,2 |
| Ширина двухрядной звездочки В2 |
15,4 |
| Ширина трехрядной звездочки В3 |
25,6 |
| Шаг цепи |
9,525 |
| Раст. между пластинами цепи |
5,72 |
| Диаметр ролика цепи |
6,35 |
| Материал: сталь 45 |
Число зубьев
z | de | dp | однорядные | двухрядные | трехрядные |
|---|
| dm | D1 | A | dm | D2 | A | dm | D3 | A |
|---|
8
9
10
11
12 |
28.0
31.0
34.0
37.0
40.0 |
24.89
27.85
30.82
33.81
36.80 |
15
18
20
22
25 |
8
8
8
8
8 |
20
20
20
25
25 |
15
18
20
22
25 |
8
8
8
10
10 |
22
22
22
25
25 |
15
18
20
22
25 |
8
8
10
10
10 |
32
32
32
35
35 |
13
14
15
16
17 |
43.0
46.3
49.3
52.3
55.3 |
39.80
42.80
45.81
48.82
51.84 |
28
31
34
37
40 |
8
8
10
10
10 |
25
25
25
28
28 |
28
31
34
37
40 |
10
10
10
12
12 |
25
25
25
30
30 |
28
31
34
37
40 |
10
12
12
12
12 |
35
35
35
35
35 |
18
19
20
21
22 |
58.3
61.3
64.3
68.0
71.0 |
54.85
57.87
60.89
63.91
66.93 |
43
45
46
48
50 |
10
10
10
12
12 |
28
28
28
28
28 |
43
46
49
52
55 |
12
12
12
12
12 |
30
30
30
30
30 |
43
46
49
52
55 |
12
12
12
14
14 |
35
35
35
40
40 |
23
24
25
26
27 |
73.5
77.0
80.0
83.0
86.0 |
69.95
72.97
76.00
79.02
82.05 |
52
54
57
60
60 |
12
12
12
12
12 |
28
28
28
28
28 |
58
61
64
67
70 |
12
12
12
12
12 |
30
30
30
30
30 |
58
61
64
67
70 |
14
14
14
14
14 |
40
40
40
40
40 |
28
29
30
31
32 |
89.0
92.0
94.7
98.3
101.3 |
85.07
88.10
91.12
94.15
97.18 |
60
60
60
65
65 |
12
12
12
14
14 |
28
28
28
30
30 |
73
76
79
80
80 |
12
12
12
16
16 |
30
30
30
30
30 |
73
76
79
80
80 |
14
14
14
16
16 |
40
40
40
40
40 |
33
34
35
36
37 |
104.3
107.3
110.4
113.4
116.4 |
100.20
103.23
106.26
109.29
112.32 |
65
65
65
70
70 |
14
14
14
16
16 |
30
30
30
30
30 |
80
80
80
90
90 |
16
16
16
16
16 |
30
30
30
30
30 |
80
85
85
90
90 |
16
16
16
16
16 |
40
40
40
40
40 |
38
39
40
41
42 |
119.5
122.5
125.5
128.5
131.6 |
115.34
118.37
121.40
124.43
127.46 |
70
70
70
78
78 |
16
16
16
16
16 |
30
30
30
32
32 |
90
90
90
90
90 |
16
16
16
16
16 |
30
30
30
40
40 |
90
90
90
90
90 |
16
16
16
16
16 |
40
40
40
56
56 |
43
44
45
46
47 |
134.6
137.6
140.7
143.7
146.7 |
130.49
133.52
136.55
139.58
142.61 |
78
78
78
78
78 |
16
16
16
16
16 |
32
32
32
32
32 |
90
90
90
90
90 |
16
16
16
16
16 |
40
40
40
40
40 |
90
90
90
90
90 |
16
16
16
16
16 |
56
56
56
56
56 |
48
49
50
51
52 |
149.7
152.7
155.7
158.7
161.8 |
145.64
148.67
151.69
154.72
157.75 |
78
78
78
78
78 |
16
16
16
16
16 |
32
32
32
32
32 |
90
90
90
90
90 |
16
16
16
16
16 |
40
40
40
40
40 |
90
90
90
90
90 |
16
16
16
20
20 |
56
56
56
56
56 |
53
54
55
56
57 |
164.8
167.8
170.8
173.8
176.9 |
160.78
163.82
166.85
169.88
172.91 |
78
78
78
78
78 |
16
16
16
16
16 |
32
32
32
32
32 |
90
90
90
90
90 |
16
16
16
16
16 |
40
40
40
40
40 |
90
90
90
90
90 |
20
20
20
20
20 |
56
56
56
56
56 |
58
59
60
62
64 |
179.9
183.0
186.0
192.1
198.2 |
175.94
178.97
182.00
188.06
194.12 |
78
78
78
78
78 |
16
16
16
20
20 |
32
32
32
32
32 |
90
90
90
90
90 |
16
16
16
20
20 |
40
40
40
40
40 |
90
90
90
90
90 |
20
20
20
20
20 |
56
56
56
56
56 |
65
66
68
70
72 |
201.4
204.6
210.7
216.7
222.8 |
197.15
200.18
206.24
212.30
218.37 |
*78
*78
*78
*78
*78 |
20
20
20
20
20 |
32
32
32
32
32 |
*90
*90
*90
*90
*90 |
20
20
20
20
20 |
40
40
40
40
40 |
*90
*90
*90
*90
*90 |
20
25
25
25
25 |
56
56
56
56
56 |
75
76
78
80
85 |
231.9
234.9
241.0
247.1
262.2 |
227.46
230.49
236.55
242.61
257.77 |
*78
*78
*78
*78
*78 |
20
20
20
20
20 |
32
32
32
32
32 |
*90
*90
*90
*90
*90 |
20
20
20
20
20 |
40
40
40
40
40 |
*90
*90
*90
*90
*90 |
25
25
25
25
25 |
56
56
56
56
56 |
90
95
100
110
114 |
277.4
292.5
307.7
338.0
349.5 |
272.93
288.08
303.24
333.55
345.68 |
*80
*80
*80
*80
*80 |
20
20
20
20
20 |
32
32
32
32
32 |
*90
*90
*90
*90
*90 |
20
20
20
20
20 |
40
40
40
40
40 |
*90
*90
*90
*90
*90 |
25
25
25
25
25 |
56
56
56
56
56 |
120
125 |
368.3
383.5 |
363.87
379.03 |
*80
*80 |
20
20 |
32
32 |
*90
*90 |
20
20 |
40
40 |
*90
*90 |
25
25 |
56
56 |
