Мотор-редуктор МПО-1М
Предлагаем вашему вниманию мотор-редуктор МПО - мотор-редуктора МПО-1М. Используют мотор-редуктор МПО-1М достаточно широко: и в медицинской, и в химической, и в микробиологической, и в пищевой промышленности, а также в других областях.
Применяется мотор-редуктор МПО-1М одновременно с аппаратами, которые оснащены перемешивающими механизмами, и, кроме того, с машинами общего применения.
Мотор-редуктор МПО-1М является планетарным зубчатого типа, выполнен он в виде блока асинхронного обдуваемого двигателя и планетарного редуктора.
В комплектацию мотор-редуктора МПО-1М входят электродвигатели общего применения и электродвигатели, исполненные во взрывозащищенном варианте.
Мотор-редуктор МПО: мотор-редуктор МПО-1М отличают
- повышенная нагрузочная способность и надежность;
- безотказность в ходе применения;
- наилучший коэффициент полезного действия;
- широкий диапазон передаточных величин.
Мотор-редуктор МПО-1М рассчитан для работы в следующих условиях:
- режим работы продолжительный;
- вращение выходного вала в любую сторону;
- климатические исполнения У и Т по ГОСТ 15150;
- неагрессивная и взрывоопасная окружающая среда (относится к мотор-редукторам с взрывозащищенными электродвигателями);
- температура окружающей среды от -40С до +50С.
Технические характеристики мотор-редуктора МПО1М-10
|
Типоразмер |
Номинальное передаточное число |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Н.м |
Масса мотор-редуктора, кг |
Мощность двигателя, кВт |
L,мм |
МПО1М-10-7,34-3/130 |
7,34 |
130 |
215 |
115 |
3 |
690 |
155 |
815 |
МПО1М-10-7,34-5,5/130 |
395 |
130 |
5,5 |
715 |
195 |
820 |
МПО1М-10-7,34-7,5/130 |
540 |
150 |
7,5 |
765 |
205 |
855 |
МПО1М-10-5,74-3/170 |
5,74 |
170 |
165 |
115 |
3 |
690 |
155 |
815 |
МПО1М-10-5,74-5,5/170 |
305 |
135 |
5,5 |
715 |
195 |
820 |
МПО1М-10-5,74-7,5/170 |
415 |
150 |
7,5 |
765 |
205 |
855 |
МПО1М-10-7,34-3/195 |
145 |
90 |
3 |
590 |
120 |
740 |
МПО1М-10-7,34-5,5/195 |
7,34 |
195 |
265 |
115 |
5,5 |
690 |
155 |
815 |
МПО1М-10-7,34-7,5/195 |
360 |
130 |
7,5 |
715 |
195 |
820 |
МПО1М-10-7,34-11/195 |
530 |
150 |
11 |
765 |
205 |
855 |
МПО1М-10-5,74-3/250 |
5,74 |
250 |
110 |
90 |
3 |
590 |
120 |
740 |
МПО1М-10-5,74-5,5/250 |
205 |
115 |
5,5 |
695 |
155 |
815 |
МПО1М-10-5,74-7,5/250 |
280 |
135 |
7,5 |
715 |
195 |
820 |
|
Исполнение по монтажу |
В, ВК, Ф2В, Ф2П |
|
Допускаемая радиальная нагрузка на выходном валу, Н |
1500 |
|
Масса редукторной части, кг |
45 |
- n – номинальная частота вращения выходного вала, об/мин;
- Мкр – номинальный крутящий момент на выходном валу, Н.м;
- Р – мощность комплектующего электродвигателя, кВт.
В зависимости от положения в пространстве мотор-редукторы изготовляются следующих исполнений:
- Щ – горизонтальные на лапах;
- Ф – горизонтальные фланцевое;
- В – вертикальное фланцевое валом вниз;
- ВК – вертикальное фланцевое валом вниз с канавкой на выходном валу.
Пример условного обозначения мотор-редуктора МПО при заказе: МПО1М-15ВК-32,1-11/45-4АМ132М4-У3, ТУУ 29.1-24587406.003-2003
где:
- МПО1М - тип мотор-редуктора;
- 15 - условный диаметр водила;
- ВК - исполнение;
- 32,1 - передаточное отношение;
- 11 - мощность электродвигателя, кВт;
- 45 - частота вращения выходного вала, об/мин;
- 4АМ132М4 - тип электродвигателя;
- У3 - климатическое исполнение и категория размещения.
![Мотор-редуктор МПО, мотор-редуктор МПО-1М Мотор-редуктор МПО, мотор-редуктор МПО-1М](/useruploads/images/mpo-1.gif)

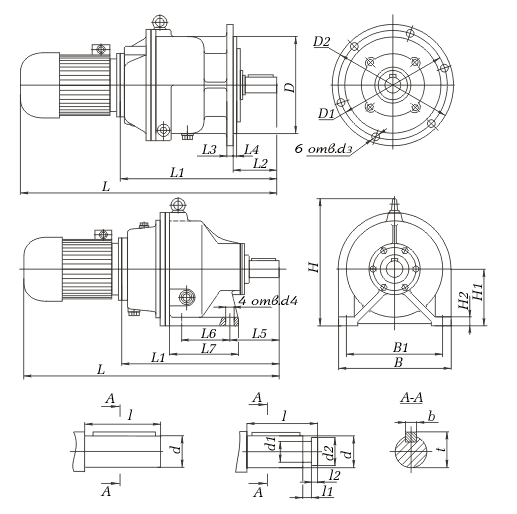

Габаритные и присоединительные размеры мотор-редукторов МПО
Обозначение мотор-редуктора |
B |
B1 |
D |
D1 |
D2 |
H |
H1 |
H2 |
L не более |
L1 |
L2 |
L3 |
L4 |
Мотор-редуктор МПО1М-10 |
300 |
250 |
270 |
300 |
330 |
365 |
160 |
20 |
745 |
365 |
110 |
16 |
6 |
Типоразмер мотор-редуктора |
L5 |
L6 |
L7 |
d |
d1 |
d2 |
d3 |
d4 |
l |
l1 |
l2 |
b |
t |
n |
Мотор-редуктор МПО1М-10 |
125 |
150 |
210 |
40k6 |
32 |
38 |
13 |
17 |
80 |
5 |
4 |
12 |
43 |
6 |
|
|
