Редуктор ГПШ-500 (редуктор Р-500)
Редуктор ГПШ-500 на сегоднящний день заслужил свою популярность в использовании, он создан для того, чтобы осуществлять понижение частоты вращения и увеличения приводных моторов. Редуктор ГПШ-500 также имеет вторую маркировку - редуктор Р-500. Сфера использования редуктора Р-500 очень широка, редуктор ГПШ-500 создан для того, чтобы вести работу с большими мощностями. Стоит отметить, что данный редуктор отличается своим качеством в сочетании с надежностью. Многие предприятия делают свой выбор в пользу редуктора ГПШ-500, приобретают его в нашей компании и довольны своим выбором.
Технические характеристики: редуктор ГПШ-500, редуктор Р-500
Параметры |
ГПШ-400 |
ГПШ-500 |
Номинальное передаточное отношение, i |
8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0. |
Номинальная частота вращения
быстроходного вала n 1, с-1 (об/мин)
|
1500 |
Номинальный крутящий момент
на выходном валу, НХМ, при непрерывном
(Н) режиме работы (ПВ=100%)
|
1800 |
2100 |
Номинальный крутящий момент на
выходном валу, НХМ,при работе
в повторно-кратковременных режимах
|
Тяжелый (Т) (ПВ 40%) |
2500 |
2500-4300 |
Средний (С) (ПВ 25%) |
3600 |
3600-5800 |
Легкий (Л) (ПВ 15%) |
4000 |
Масса, кг |
267 |
410 |

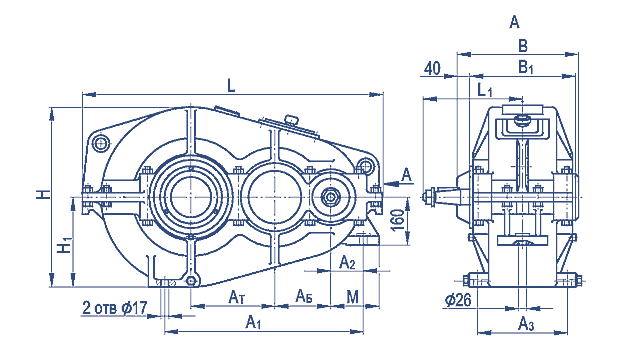

Габаритные и присоединительные размеры: редуктор ГПШ-500, редуктор Р-500
![редуктор ГПШ-500, редуктор Р-500 редуктор ГПШ-500, редуктор Р-500](/useruploads/images/gpsh-500.gif)
Типоразмер редуктора |
АБ |
АТ |
А1 |
А2 |
А3 |
В |
В1 |
Н |
Н1 |
L |
L1 |
M |
Масса |
мм |
кг |
ГПШ - 400 |
150 |
250 |
73 |
93 |
270 |
355 |
310 |
480 |
240 |
826 |
270 |
133 |
267 |
ГПШ - 500 |
200 |
300 |
718 |
108 |
310 |
395 |
350 |
580 |
290 |
986 |
330 |
148 |
410 |

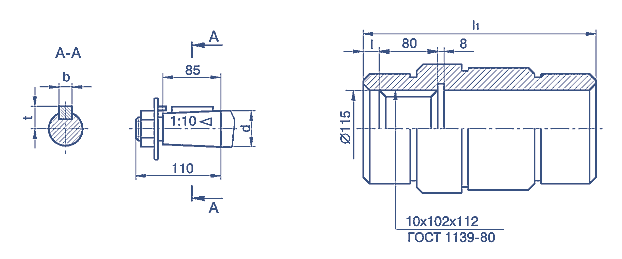

Размеры концов валов
![редуктор ГПШ-500, редуктор Р-500 редуктор ГПШ-500, редуктор Р-500](/useruploads/images/gpsh-500-1.gif)
