Мотор-редуктор 1МЦ2У-160
1МЦ2У-160. Мотор-редуктор двухступенчатый, конструкция которго включает в себя электродвигатель и цилиндрический редуктор 1Ц2У-160. Соответственно, размеры корпуса редукторной части и выходных валов идентичны размерам данного редуктора.
Мотор-редуктор 1МЦ2У-160 допускает обороты выходного вала в пределах 18...180 об/мин.
Применение мотор-редукторов:
Мотор редуктор 1МЦ2У-160 предназначен для работы в режиме S1 (по ГОСТ 183-74) от 8 до 24 часов в сутки, в следующих условиях:
- нагрузка постоянная и переменная, в одну сторону и реверсивная;
- вращение валов в любую сторону;
- внешняя среда неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение У (категория размещения 3) по ГОСТ 15150-69 при работе на высоте над уровнем моря до 1000 м. Допускается работа мотор-редукторов на высоте более 1000 м над уровнем моря при соблюдении требований ГОСТ 183-74;
- работа при стпндартном напряжении 380 В и частоте тока 50...60 Гц. По согласованию с изготовителем допускается изготовление мотор-редукторов на другие стандартные напряжения.

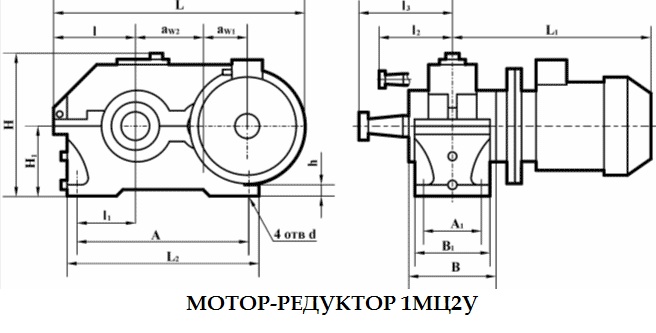

Габаритные и присоединительные размеры мотор-редуктора 1МЦ2У-160
|
Частота вращения выходного вала, об/мин |
aW1 |
aW2 |
L |
L1 |
Н |
Н1 |
L2 |
l |
l1 |
l2 |
l3 |
A |
A1 |
d |
B |
B1 |
h |
не более |
180;140;112; 90;71;56 |
100 |
160 |
535 |
557 |
345 |
170 |
475 |
200 |
135 |
170 |
224 |
425 |
140 |
24 |
206 |
195 |
24 |
45; 35,5; 28; 22,5; 18 |
510 |
489 |
Размеры валов мотор-редуктора 1МЦ2У160
|
Вал |
d1 |
d2 |
d3 |
d4, не более |
l1 |
l2 |
b |
h |
t |
быстроходный |
25 |
22,9 |
M16x1,5 |
45 |
60 |
42 |
5 |
5 |
3 |
тихоходный |
55 |
50,9 |
M36x3,0 |
88 |
110 |
82 |
14 |
9 |
5,5 |
Технические характеристики мотор-редуктора 1МЦ2У-160
Типоразмер мотор-редуктора |
Номинальная частота вращения выходного вала, об/мин |
Номинальный крутящий момент на выходном валу, Нм |
Допускаемая радиальная консольная нагрузка на выходном валу, Н |
1МЦ2У-160 |
180 |
556 |
9000 |
140 |
718 |
112 |
876 |
90 |
1113 |
71 |
986 |
728 |
56 |
1203 |
889 |
45 |
1148 |
846 |
35,5 |
1049 |
786 |
28 |
1250 |
943 |
22,5 |
1167 |
865 |
18 |
1145 |
792 |
Технические характеристики мотор-редуктора 1МЦ2У-160
Электродвигатель |
КПД Мотор -редуктора |
Масса мотор -редуктора, не более, кг |
Типоразмер |
Мощность, кВт |
АИР132М4 |
11 |
0,85 |
166 |
АИР132S4 |
7,5 |
0,84 |
163 |
АИР112М4 |
5,5 |
0,82 |
139 |
АИР132S4 |
7,5 |
0,84 |
162 |
АИР112M4 |
5,5 |
0,82 |
137 |
АИР100L4 |
4 |
0,82 |
127 |
АИР100S4 |
3 |
0,79 |
122 |
АИР112MB6 |
4 |
0,79 |
136 |
АИР112MA6 |
3 |
0,78 |
132 |
АИР100L6 |
2,2 |
0,78 |
125 |
АИР112MA8 |
2,2 |
0,73 |
131 |
АИР100L8 |
1,5 |
0,73 |
123 |
Примечания: При работе мотор редукторов в реверсивном режиме крутящие моменты на выходном валу должны быть уменьшены на 30%.
Варианты сборки мотор-редуктора 1МЦ2У160.
Примечания: Допускаемая радиальная консольная нагрузка на выходном валу для мотор редукторов с вариантами сборки 13, 23, 34; 35 должна быть уменьшена на 50 %;
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ:
Мотор-редуктор 1МЦ2У-160-45-5,5-22 У3, где
- 1МЦ2У - мотор-редуктор цилиндрический двухступенчатый
- 160 - межосевое расстояние тихоходной ступени, мм
- 45 - обороты на выходном валу, об/мин
- 5,5 - мощность электродвигателя, кВт
- 22 - вариант сборки
- У3 - климатическое исполнение и размещение
