Редуктор 2Ч-63
Редуктор 2Ч-63. Редуктор червячный одноступенчатый универсальный (ранее обозначался как редуктор РЧУ-63) является редуктором общего назначения и предназначен для изменения крутящего момента и частоты вращения и эксплуатации в микроклиматических районах с умеренным климатом (исполнение У), с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 ГОСТ 15150-69.
УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ: редуктор 2Ч
- нагрузка постоянная и переменная, реверсивная и одного направления;
- работа с периодическими остановками и длительная в течении суток;
- вращение валов в обе стороны;
- частота вращения входного вала не более 1500 об/мин;
- атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3 ;
- климатические исполнения У,Т для категорий размещения 1-3 и климатические исполнения УХЛ и О для категорий размещения 4 по ГОСТ 15150-69
Редуктор 2Ч-63 применяется при компоновке червячных мотор-редукторов 2МЧ-63

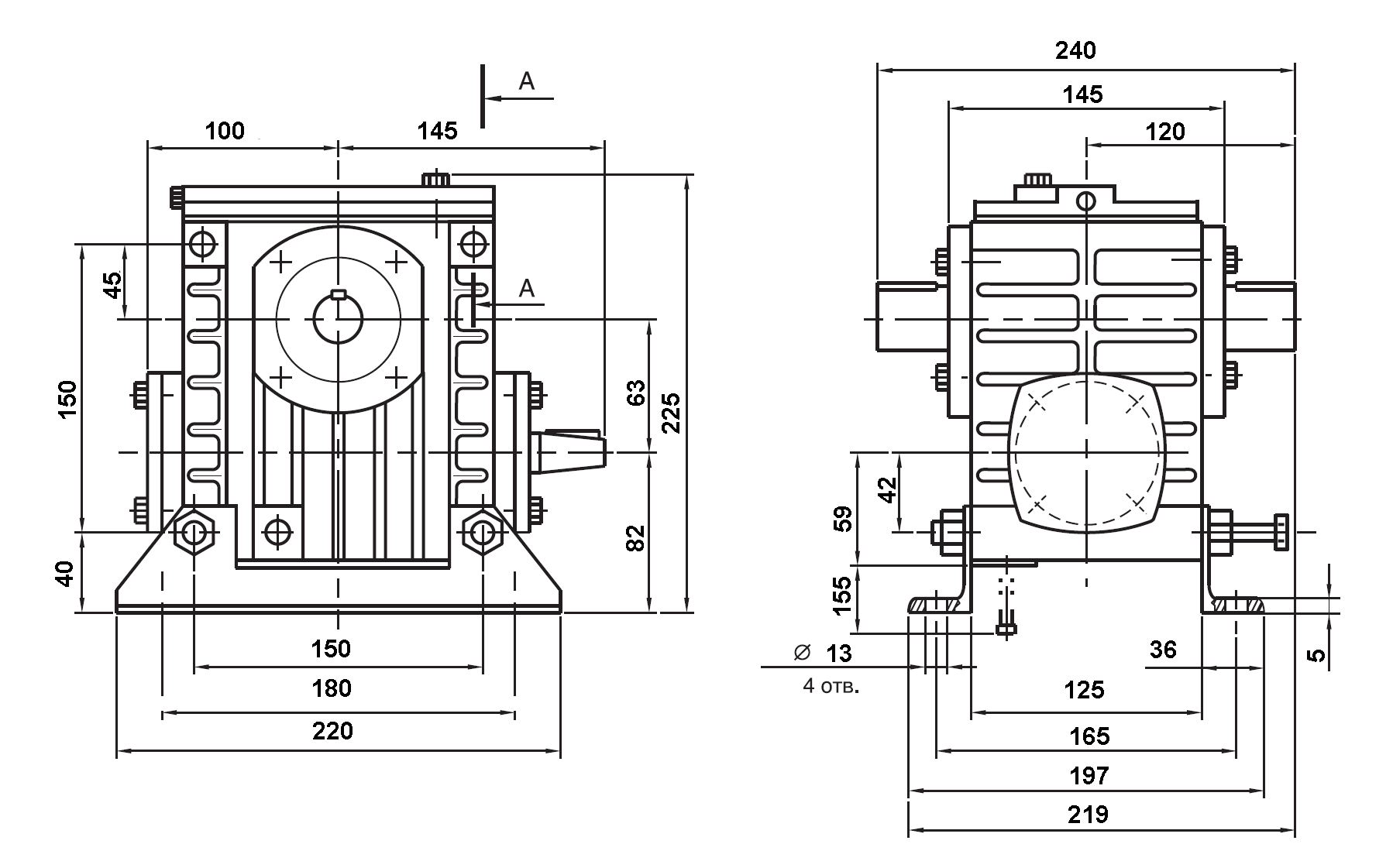

Рис 1. Габаритные и присоединительные размеры

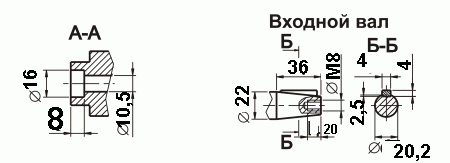

Рис 2. Входной вал

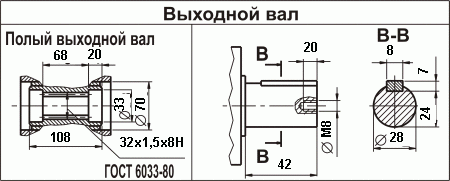

Рис 3. Выходной вал
Рис 4. Варианты сборки редуктора
Рис 5. Варианты расположения червячной пары
Рис 6. Варианты расположения лап по плоскостям
Технические характеристики редуктора 2Ч-63
U ном. |
Редуктор 2Ч63 |
Обозначение |
U фак. |
1500 об/мин. |
Мт Н.м |
η |
8 |
7,75 |
105 |
0,89 |
Редуктор 2Ч-63-8 |
10 |
9,75 |
100 |
0,88 |
Редуктор 2Ч-63-10 |
12,5 |
12,75 |
93 |
0,88 |
Редуктор 2Ч-63-12,5 |
16 |
15,5 |
110 |
0,84 |
Редуктор 2Ч-63-16 |
20 |
19,5 |
104 |
0,83 |
Редуктор 2Ч-63-20 |
25 |
25,5 |
95 |
0,81 |
Редуктор 2Ч-63-25 |
31,5 |
31 |
116 |
0,74 |
Редуктор 2Ч-63-31,5 |
40 |
39 |
110 |
0,73 |
Редуктор 2Ч-63-40 |
50 |
51 |
100 |
0,68 |
Редуктор 2Ч-63-50 |
63 |
63 |
93 |
0,62 |
Редуктор 2Ч-63-63 |
80 |
83 |
83 |
0,60 |
Редуктор 2Ч-63-80 |
Масса редуктора 13,1 кг
Объём заливаемого масла 0,3/0,7 литра
Пример условного обозначения при заказе:
Редуктор 2Ч63-31,5-56-2-У2 С, где:
- 2Ч - тип редуктора;
- 63 - межосевое расстояние;
- 31,5 - номинальное передаточное число;
- 56 - исполнение по варианту сборки по ГОСТ 20373-80;
- 2 - исполнение по схеме расположения червячной пары;
- У2 - исполнение для умеренного климата, категории размещения 2 по ГОСТ 15150-69;
- С - индекс, определяющий наличие смазки "Трансол-200" в редукторе;
